深度剖析二极管开关电路:原理、故障处理全攻略

出处:网络整理时间:2025-06-13
电子电路领域,开关电路是实现各种功能的基础组成部分。它广泛应用于我们日常生活的各个方面,比如家庭照明电路中的开关,以及各类民用电器的电源开关等。开关电路主要分为两大类,一类是机械式开关,它采用机械式的开关件作为电路中的元器件;另一类则是电子开关,这类开关不使用机械式开关件,而是采用二极管、三极管等器件来构成开关电路。接下来,我们将重点介绍二极管开关电路及其故障处理方法。

1. 开关二极管开关特性说明


开关二极管与普通二极管一样,都具有 PN 结结构。不过,开关二极管对开关特性有更高的要求。当给开关二极管加上正向电压时,它会处于导通状态,这就相当于开关处于通态;而当加上反向电压时,二极管处于截止状态,相当于开关的断态。二极管正是通过导通和截止这两种状态来完成开与关的功能。
为了使开关二极管的性能更优,通过特殊的制造工艺,让其开关特性更好,具体表现为开关速度更快、PN 结的结电容更小、导通时的内阻更小,以及截止时的电阻很大。以下是开关时间概念的详细说明:
时间概念说明
开通时间二极管从截止状态转变为导通状态所需的时间
关断时间二极管从导通状态转变为截止状态所需的时间

2. 典型二极管开关电路工作原理

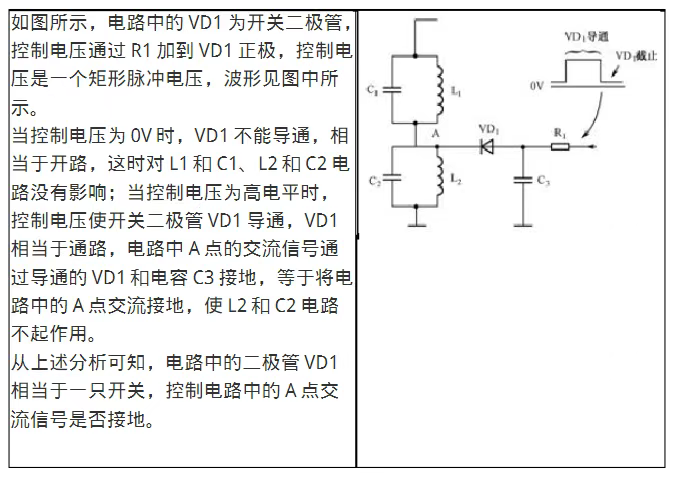

二极管构成的电子开关电路形式丰富多样。下面我们以一种常见的二极管开关电路为例,来深入分析其工作原理。

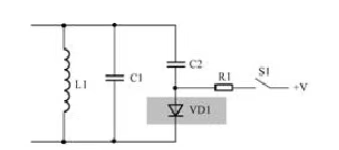

通过观察这个电路,我们可以从以下几个方面来熟悉电路,以便更好地分析其工作原理:

关于二极管电子开关电路的分析思路,有以下几点需要说明:

在上述两种状态下,由于 LC 并联谐振电路中的电容不同,一种情况只有 C1,另一种情况是 C1 与 C2 并联。在电容量不同的情况下,LC 并联谐振电路的谐振频率也会不同。所以,VD1 在电路中的真正作用是控制 LC 并联谐振电路的谐振频率。
关于二极管电子开关电路分析的细节,还有以下两点需要注意:

3. 故障检测方法和电路故障分析

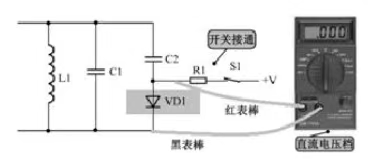

检测电路中开关二极管时,我们可以按照以下方法进行。如图所示是检测时的接线示意图:

在开关接通时,测量二极管 VD1 两端的直流电压降,正常情况下应该为 0.6V。如果测量值远小于这个电压值,说明 VD1 可能短路;如果远大于这个电压值,则说明 VD1 可能开路。另外,如果没有明显发现 VD1 出现短路或开路故障时,我们还可以用万用表的欧姆档测量它的正向电阻,正常情况下正向电阻应该很小,否则正向电阻大也会影响电路的正常工作。
如果这一电路中开关二极管开路或短路,都会导致无法进行振荡频率的调整。当开关二极管开路时,电容 C2 不能接入电路,此时振荡频率会升高;而当开关二极管短路时,电容 C2 始终接入电路,此时振荡频率会降低。

4. 同类电路工作原理分析


对于同类的二极管开关电路,其工作原理的分析方法与上述典型电路类似。我们可以通过观察电路结构,确定电路的基本功能,然后分析各个元器件在电路中的作用,以及它们之间的相互关系。同时,结合二极管的开关特性,来理解电路的工作过程和可能出现的故障情况。
