在电子电路设计中，将交流 220V 转换为直流 24V 是一个常见的需求，而电容降压法是实现这一转换的一种有效方式。电容降压法利用电容在一定的交流信号频率下产生的容抗和交流电路欧姆定律来限制工作电流。

电容降压原理

以交流电压 220V，工频 50Hz，电容 1μF 为例，电容产生的容抗Rc=2πfC1，经计算可得Rc=3180Ω，电流I=RcU=70mA。如果电容为理想电容，电容上不会产生功耗，流过其的电流为虚电流，因此产生的功耗取决于后面的电路。

三种交流 220V 转直流 24V 电容降压电路

种电路

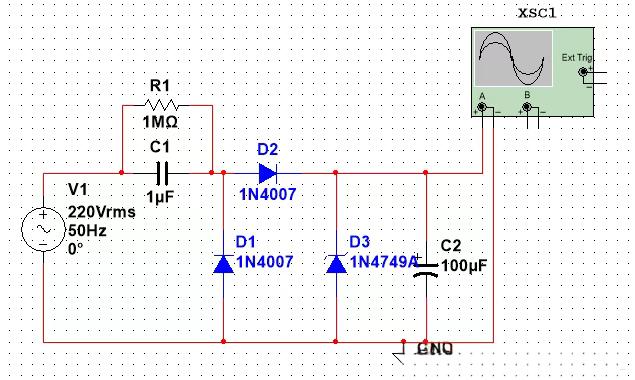

• 电路图分析：C1 为降压电容；R1 为关断电源后 C1 的电荷泄放电阻，一般取 820K - 1M 左右，其作用是防止断电后电容上存电电击伤人；D2 为半波整流二极管；D1 在市电的负半周时给 C1 提供放电回路；D3 为稳压二极管；C2 是滤波电容，100μF 足够了，因为这种电路不会有很大的电流。
• 工作原理：在市电正半周，电流通过 C1 降压，经 D2 半波整流后，再由 D3 稳压，C2 滤波后输出直流 24V。在市电负半周，D1 为 C1 提供放电回路。

第二种电路

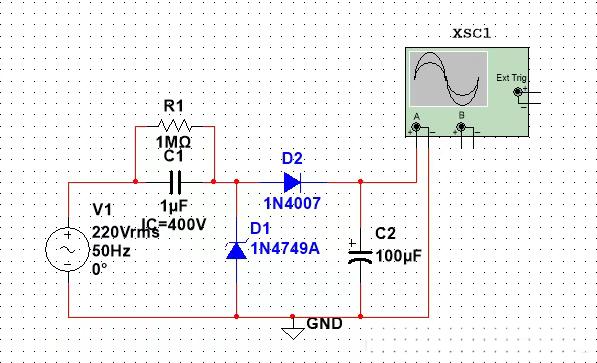

• 电路图分析：C1 为降压电容；R1 为关断电源后 C1 的电荷泄放电阻，同样取值在 820K - 1M 左右；D1 为稳压二极管；D2 为半波整流二极管；C2 是滤波电容，100μF 即可。
• 工作原理：市电通过 C1 降压，D2 半波整流，D1 稳压，C2 滤波后输出稳定的直流 24V 电压。

第三种电路

• 电路图分析：C1 为降压电容；R1 为关断电源后 C1 的电荷泄放电阻；D1 - D4 为半波整流二极管，形成桥式整流电路；D5 为稳压二极管；C2 是滤波电容，100μF。

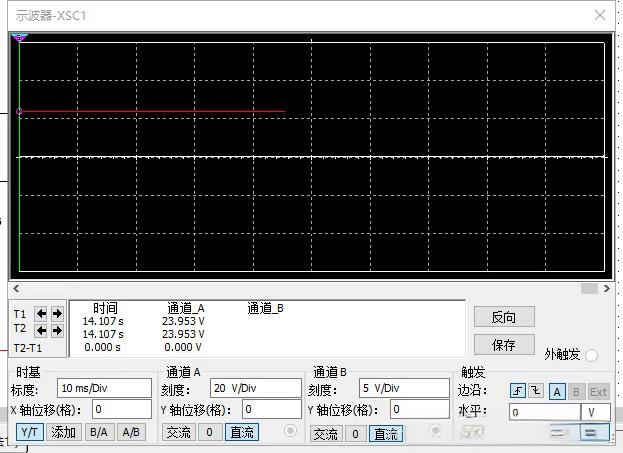

• 工作原理：市电经过 C1 降压后，由 D1 - D4 组成的桥式整流电路进行全波整流，再经 D5 稳压，C2 滤波后输出直流 24V。

电路设计要点

在进行电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。C1 容量越大，容抗Xc越小，则流经 C1 的充、放电电流越大。通过降压电容向负载提供的电流Io，实际上是流过 C1 的充放电电流Ic。当负载电流Io小于 C1 的充放电电流Ic时，多余的电流就会流过稳压管，若稳压管的允许电流小于Ic?Io时易造成稳压管烧毁。
为保证 C1 可靠工作，其耐压选择应大于两倍的电源电压。泄放电阻 R1 的选择必须保证在要求的时间内泄放掉 C1 上的电荷。整流后未经稳压的直流电压一般会高于 30 伏，并且会随负载电流的变化发生很大的波动，这是因为此类电源内阻很大的缘故所致，故不适合大电流供电的应用场合。

实际应用选择

在实际应用时，常常采用的是第二种电路，当需要向负载提供较大的电流时，可采用第三种的桥式整流电路。，输出的电压取决于稳压二极管。

电容降压法注意事项

采用电容降压时应注意以下几点：

1. 电容选择：根据负载的电流大小和交流电的工作频率选取适当的电容，而不是依据负载的电压和功率。限流电容必须采用无极性电容，不能采用电解电容，而且电容的耐压须在 400V 以上，理想的电容为铁壳油浸电容。
2. 应用场景限制：电容降压不能用于大功率条件，因为不安全；不适合动态负载条件；不适合容性和感性负载。
3. 整流方式选择：当需要直流工作时，尽量采用半波整流，不建议采用桥式整流，而且要满足恒定负载的条件。
4. 安全问题：电容降压式电源是一种非隔离电源，在应用上要特别注意隔离，防止触电。

图为种交流 220V 转直流 24V 电容降压电路

图为第二种交流 220V 转直流 24V 电容降压电路

图为第三种交流 220V 转直流 24V 电容降压电路
