过模拟
电子技术的朋友，对于
三极管或者
场效应管的放大电路（本文所提及的放大电路均指电压放大）想必并不陌生。放大电路作为模拟电子技术中的重点内容，同时也是难点所在。大家都清楚其重要性，但很多人却难以理解其中的原理。没关系，此次我们将以三极管放大电路的三种组态为例，为大家详细讲解放大电路的放大倍数计算公式。
三极管组成的基本组态放大电路可分为三种，分别是共射放大电路、共基放大电路和共集放大电路。下面我们来逐一分析这三种电路的特性。
其电路原理图如下：
- 放大倍数：放大倍数A=?Rc/Re。我们可以根据实际需求来设计Rc和Re的取值。
- 输入阻抗：输入阻抗Zin=β?Re（这里R1与R2为三极管提供偏置电压，在理论分析时先忽略，但实际应用中应该考虑）。由于三极管的电流放大特性，Re折算到输入端需要放大β倍，所以输入阻抗较高。
- 输出阻抗：输出阻抗Zout=Rc。为了降低三极管的电流，减少功耗，Rc一般取值较大。
- 频率特性：由于存在密勒效应，三极管基极和集电极之间的寄生电容在放大区会扩大A倍反应到输入端，导致频率特性较差，无法对高频信号进行有效放大。

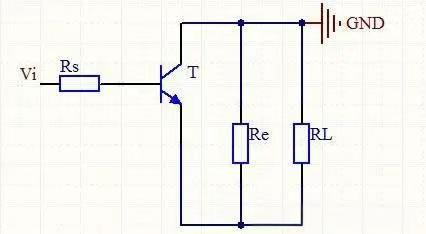

共集放大电路的输入电阻很大，输出电阻很小，不过它只有电流放大能力，没有电压放大能力，电压放大倍数一般接近但小于1。其交流通路如下：
乍一看，它与发射极没电阻的共集放大电路颇为相似，区别在于交流地的位置不同，大家可以对比区分。交流放大倍数的公式为：
从公式中可以看出，电压放大倍数不可能大于1。通常1+β很大，再乘上一个大电阻Re′，结果接近于1。该公式中只有Re′与前面两种放大电路的公式不同，其值等于Re并上RL，其他字母代表的含义与前面相同。

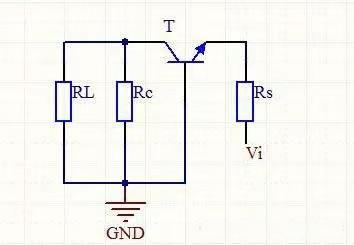

共基放大电路输入电阻很小，输出电阻很大，并且频率特性良好，但它只有电压放大能力，没有电流放大能力。其交流通路电路图如下：
这个电路看起来有些奇特，电流从发射极流入，集电极流出，这就是共基极放大电路（从电流流向来看确实有些怪异，但实际情况就是如此）。通过前面共射电路的介绍，相信大家对原理图上的四个元件已经比较熟悉了。下面直接来看该电路的公式：
其实这个电压放大倍数的大小与共射放大电路发射极不接电阻时相同，只是相差一个负号，公式中每个字母代表的含义也和共射极放大电路一样，即β表示三极管的放大倍数，RL′等于Rc并上RL，Rbb′是由基极引线电阻和基区体电阻组成的，Rbe的计算方法也和共射放大电路相同。
简单来说，我们可以根据Uce的大小来判别三极管的工作状态。若Uce接近于
电源电压VCC，则三极管工作于截止状态。在截止状态下，三极管基本不工作，Ic电流较小（近似为零），所以R2由于没有电流流过，电压接近0V，Uce就接近于电源电压VCC。若Uce接近于0V，则三极管工作于饱和状态。所谓饱和状态，就是指Ic电流达到了值，即使Ib增大，Ic也无法再增大。以上两种状态通常被称为
开关状态，除此之外，第三种状态就是放大状态，一般测量Uce接近于电源电压的一半。若测量Uce偏向VCC，则三极管趋向于截止状态；若测量Uce偏向0V，则三极管趋向于饱和状态。
- 当温度上升时，集电极电流Ic会增加，发射极电流Ie也随之增大，R4两端的电压IeR4跟着增大。由于Ub是由分压电阻提供，基本保持不变，而Ube=Ub?IeR4，因此Ube会下降，相应的基极电流Ib就会减小，从而抑制了集电极电流Ic的增加，稳定了集电极电流的直流工作点，降低了温度上升对电路的不良影响。
- R4作为反馈电阻，是放大电路的关键元件。适当增加R4的阻值，反馈作用增强，稳定性提高。因此，我们需要根据实际电路设计合理选择R4的阻值。为了减少交流能量在R4上的损耗，增加了C3电容，让交流旁路到地，提高了放大电路的交流增益。
- 电流负反馈偏置电路具有良好的温度稳定性，只要选择合适的偏置电阻阻值，设计好合理的直流工作点，就能使放大电路稳定可靠地工作，因此它在放大电路中应用较为广泛。
如果要充分发挥三极管的作用，就必须掌握上述三种基本组态放大电路。
