电子电路设计领域，电阻是一种极为常见且至关重要的元件，我们都清楚电阻在电路中具备分压和限流的基本作用。然而，在实际的电路设计与应用过程中，存在着多种特殊类型的电阻，它们有着独特的用途和价值。接下来，我们将详细探讨电阻的几种重要应用。
零欧电阻，从名称上就可以看出，其电阻值理论上为零。对于电路设计的初学者而言，可能会产生疑问：既然阻值为零，那它与一根导线有何区别？为何不直接进行连接呢？实际上，零欧电阻和直接用导线连接存在显著差异，并且在电路设计中有着诸多巧妙的用途。
- 调试与兼容：在设计 PCB 板时，必须充分考虑兼容性问题。因为电路板经过物理印刷覆铜处理后就成为一个物理上固定的实体。若在设计阶段未充分考虑兼容性，那么在电路板调试阶段会给工程师带来极大的不便。零欧电阻可以在一定程度上解决兼容性问题，使电路板在不同的应用场景下都能正常工作。
- 方便布线：在 PCB 布局布线阶段，有时会遇到布线难以通过的情况，尤其是在电路板面积较小、连线众多且层数较少时。当某一根连线需要绕很大一圈才能连通时，此时可以考虑通过连接一个零欧电阻来轻松跳过面前的导线，而无需绕一大圈线路，从而简化布线过程。
- 预留电阻位置：在电路设计阶段，有时某个位置不确定需要接上多大阻值的电阻。此时，可以在该位置留出电阻的焊接位置，并焊上零欧电阻。在实际电路调试时，就可以方便地更改不同阻值的电阻，待调试完成确定阻值参数后，再接上合适的电阻。
- 方便测试电流：设计完电路系统后，通常需要测试整个电路运行时的功耗。常规做法是通过测试电流，然后利用电流计算功耗。测试电流的方法通常是把电流表串进电路中测量。此时，如果在需要测量电流的地方放置一个零欧电阻，当需要测量时就把电阻去掉，接上电流表；正常工作时，直接焊上零欧电阻即可。
- 噪声抑制：零欧电阻并非真正没有阻抗，它能够有效抑制环路电流，从而抑制噪声。实际上，零欧电阻在所有频带上都起到衰减的作用，有助于提高电路的稳定性和抗干扰能力。
- 安全保护：很多电路板上经常会有插针，需要用跳线帽端接，或者利用拨码开关控制电路是否闭合。这两种方法在调试阶段较为方便，但在做成产品时应尽量少用。因为在高频电路中，空置的插针相当于天线，容易使信号受到干扰；拨码开关也容易被不知情的人拨乱，导致电路系统出错。所以，出于安全考虑，使用零欧电阻代替插针和拨码开关，既可以避免误操作，又能降低维护成本。
- 地线隔离：在嵌入式电路设计中，电源或者模拟信号的地叫模拟地（AGND），单片机的地叫数字地（GND）。AGND 和 GND 在电路上通常要分开，以避免模拟信号干扰到单片机，导致单片机重启或出现干扰。因此，设计电路时让电路上的 AGND 和 GND 先经过零欧电阻再连接在一起，可以起到一定的隔离作用，这种接法也叫单点接地。
上拉是将不确定的信号通过一个电阻嵌位在高电平，电阻同时起限流作用；下拉则相反。上拉是对器件注入电流，下拉是输出电流。强弱只是上拉电阻的阻值不同，并没有严格的区分。
- 作用
- 确定电平：在某些应用场合，不希望出现高阻状态，可以通过上拉电阻或下拉电阻的方式使信号处于稳定状态，避免使用中误触发，具体视设计要求而定。
- 解决总线驱动能力问题：上拉电阻可以为集电极开路输出型电路提供电流通道，解决总线驱动能力不足的问题。
- 减弱干扰：能够减弱外部信号对总线或者控制线产生的干扰，提高电路的抗干扰能力。
- 电平转换：常用于 TTL - CMOS 简单和单向的信号转换中，实现不同电平之间的匹配。
- 为 OC 和 OD 门提供电流：能够使 OC 和 OD 门输出电平 “1” 状态，确保电路的正常工作。
- 上、下电阻选择：选择上、下拉电阻时，需要综合考虑多个因素，如驱动能力和功耗之间的平衡、下级电路的驱动需求、高低电平的设定以及频率特性等。一般情况下，电阻的值要满足输出端的要求，值要满足输入端的要求。
- 吸电流、拉电流和灌电流的概念
- 拉电流：“拉” 即泄，是主动输出电流，是从输出口输出电流（下拉电阻）。
- 灌电流：“灌” 即充，是被动输入电流，是从输出端口流入吸电流（上拉电阻）。
- 吸电流：是主动吸入电流，是从输入端口流入的电流。而灌电流是输出口本来是输出电流的，但被外界强行输入了电流。
限流电阻，从字面意思就可以知道其作用是限制电流大小，当然从不同的角度看也可以叫分压电阻。在实际电路中，以 LED 电路为例，如下图所示的 LED 电路中的 R 就是 LED 的限流电阻。如果没有这个电阻，假设 LED 需要 3V 电压，当 VCC 为 3V 时，LED 灯可以正常工作；但当 VCC 为 5V 时，LED 灯就有可能会被损坏。若要让这个 3V 的 LED 灯工作在 5V 下，就需要引入限流电阻或叫分压电阻。电阻 R 的取值可以根据欧姆定律计算得出。首先，我们需要知道 LED 灯的额定电压和点亮所需的电流，这些参数可以从 LED 的 datasheet 中获取。假设 LED 灯需要 10mA 的电流，那么就可以求出电阻 R 的值。

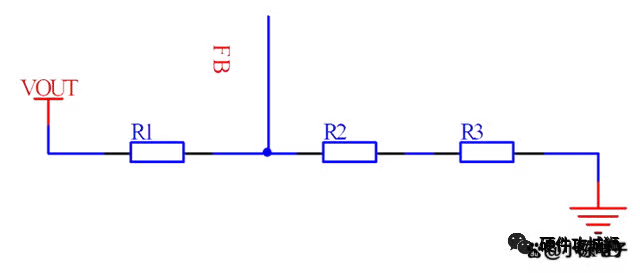

在可调开关电源中，输出电压是通过反馈电阻分压得到的。在产品电路设计时，建议使用高精度的电阻，至少是 1% 精度以上，否则会导致批量生产的产品输出电压偏差太大，从而难以管控以及出现其他品质问题。但有时会发现计算出来的电阻值在所有 E 系列中都不存在，此时只能取临近的值。若想要高精度输出这个值，可以按照特定的电路设计来实现。
一般来说，我们选择采样的电阻要具有高精度和良好的热稳定性。如果需要采样的那条支路电流很大，那么就需要考虑它的功率。但功率越大，电阻的体积一般就会越大。所以在大电流场合使用时，可以选择多个小功率电阻并联来使用，以满足功率和体积的要求。
