电子电路设计领域,电荷泵升压 / 降压电路是一种常见且重要的电路类型。它能够实现电压的升高或降低,满足不同电子设备对电压的特定需求。下面我们将详细分析其原理,并介绍它在液晶电路中的应用。

升压 / 降压电路原理分析


升压电路

电荷泵升压电路的输出电压公式为。当时,给电容充电,此时上节点电压比下节点电压高。当时,由于电容电压不能突变,上节点电压依然比下节点电压高,而此时下节点电压变为,所以上节点电压就变为,从而实现了电压的升高。

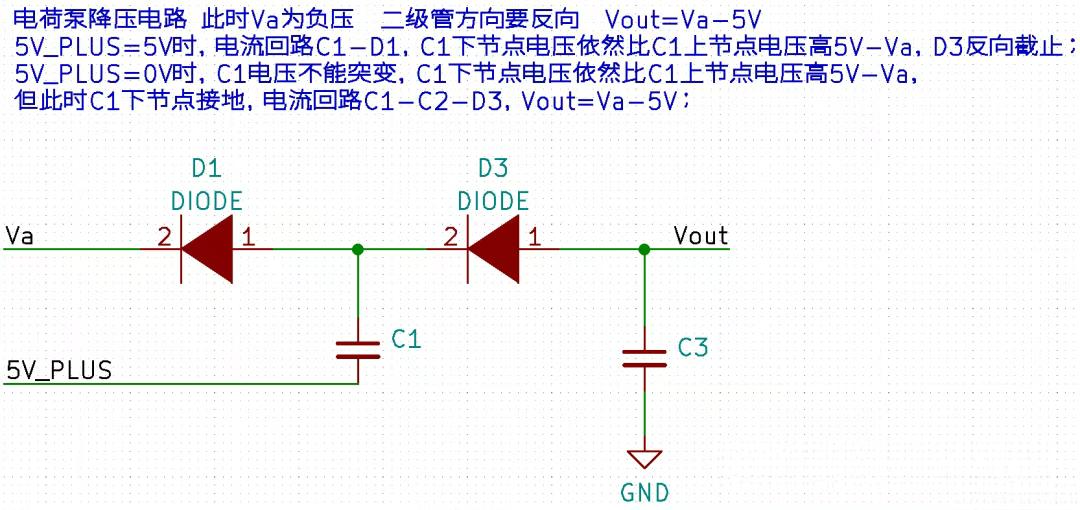

降压电路

电荷泵降压电路中,此时为负压,并且二极管方向要反向,输出电压公式为。当时,电流回路为下节点电压比上节点电压高反向截止。当时,因为电压不能突变,下节点电压依然比上节点电压高,且此时下节点接地,电流回路变为,终输出电压,实现了电压的降低。

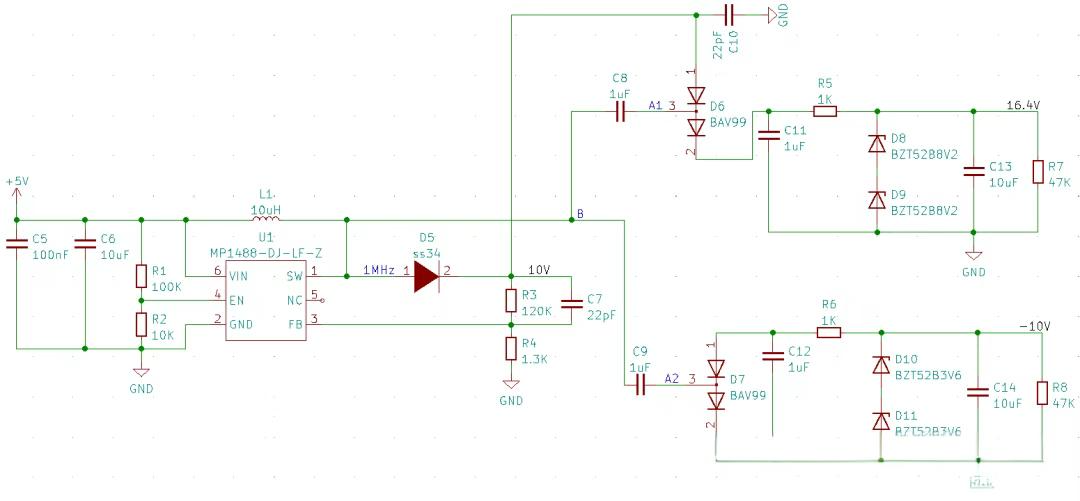

电荷泵电路在液晶电路中的应用


液晶显示器驱动电路中,通常需要三组特定的电压,分别是栅极开启电压栅极关闭电压以及电压。一般来说,电压值在 - 电压值在 - 左右。

电压获取

电压由芯片直接得到。这种方式简单直接,能够为液晶显示器提供稳定的参考电压。
 电压生成

电压经过电容的滤波后,通过管脚给进行充电。此时点位左边为点电平是电感输出的高低电平,当点电平为时,由于电容放电无法突变,点上升到,接着经过管脚进行放电,再被两个稳压管稳定在左右,为栅极开启提供合适的电压。
 电压生成

点电平为时,会给进行充电,电流经过管脚接地,所以点电平为。当点电平为时,左边相当于接地,由于电容的电压不能突变,右边表现形式逐渐变为管脚导通,再经过两个稳压管的稳压稳定在左右,用于栅极关闭。
