基于 LM7812 和 LM7912 的双极性对称稳压电源设计

出处:网络整理时间:2025-05-26
  在电子电路设计中,双极性对称稳压电源是一种常见且重要的电源类型,能够为电路提供稳定的正、负电压输出。本文将详细介绍一种由两只三端稳压器 LM7812 和 LM7912 构成的简单实用的双极性对称稳压电源。
  电路构成与基本参数

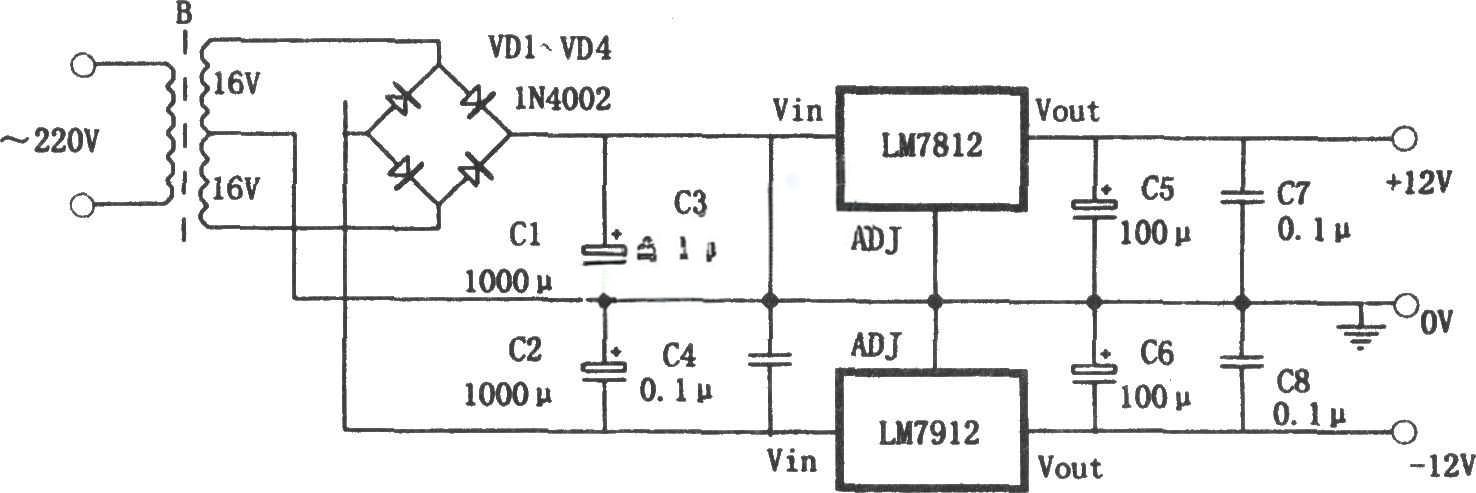

  如图所示的双极性对称稳压电源电路,采用了 LM7812 和 LM7912 这两只三端稳压器。这种设计形成了对称型的正负稳压电源,其输出电压为 ±12V,输出电流可达 1.5A。在许多电子设备中,如音频功率放大器运算放大器等电路,常常需要这种稳定的双极性电源来保证其正常工作。例如,在音频功率放大器中,正、负电源可以为放大器提供合适的偏置电压,使得音频信号能够得到正确的放大和处理。
  器件选择要点
  对于 LM7812 和 LM7912 的选择,需要力求其性能参数尽量对称。这是因为在双极性对称稳压电源中,正、负电源的性能一致性对于整个电源的稳定性和输出精度至关重要。如果两只稳压器的性能参数差异较大,可能会导致正、负输出电压的不平衡,从而影响到后续电路的正常工作。例如,在一些对电源精度要求较高的模拟电路中,正、负电压的不平衡可能会引入额外的噪声和失真,降低电路的性能。
  散热处理  正、负三端稳压器均要加装合适的散热器。这是因为在电源工作过程中,稳压器会消耗一定的功率,产生热量。如果热量不能及时散发出去,会导致稳压器的温度升高,从而影响其性能和寿命。合适的散热器可以有效地将稳压器产生的热量散发到周围环境中,保证稳压器在正常的温度范围内工作。例如,在一些功率较大的应用场景中,可能需要选择散热面积较大、散热效率较高的散热器,以确保稳压器的稳定性。
