在模拟电路领域,集成
运算放大器(简称集成运放)是一种极为重要的
电子器件,广泛应用于信号放大、运算、滤波等众多电路中。下面我们将详细介绍集成运算
放大器的组成原理。
集成运算放大器本质上是一个高增益直接耦合放大电路,其方框图如图 1 所示。

- 输入级:采用高性能的差分放大电路,这是集成运放的关键部分。它对共模信号具有很强的抑制能力,能够有效减少外界干扰和噪声对电路的影响。通常采用双端输入、单端输出的形式,这种形式可以提高电路的对称性和抗干扰能力。差分放大电路通过两个输入信号的差值来进行放大,使得输出信号只与输入信号的差值有关,而与共模信号无关。
- 中间放大级:主要作用是提供高的电压增益,以保证运放的运算精度。中间级的电路形式多为共射或者共源接法,并带有源负载的高增益放大器。有源负载可以提高放大器的电压增益和输出电阻,从而增强电路的放大能力。通过多级放大和合理的电路设计,中间放大级能够将输入级输出的微弱信号放大到足够大的幅度。
- 互补输出级:由 PNP 和 NPN 两种极性的三极管或复合管组成。其主要功能是获得正负两个极性的输出电压或电流,以满足不同电路的需求。互补输出级具有较低的输出电阻和较高的带负载能力,能够有效地驱动负载。在实际应用中,互补输出级可以将中间放大级输出的信号进行功率放大,以驱动后续的负载。
- 偏置电流源:为整个电路提供稳定的、几乎不随温度而变化的偏置电流,以稳定工作点。在集成电路中,由于元件的参数会受到温度等因素的影响,偏置电流源的作用尤为重要。它可以保证各级电路在不同的工作条件下都能稳定地工作,提高电路的稳定性和可靠性。
- 引脚:集成运算放大器一般有三个主要引脚。一个是同相输入端,该端输入信号变化的极性与输出端相同,通常用符号‘+’或‘IN+’表示;另一个是反相输入端,该端输入信号变化的极性与输出端相反,用符号 “-” 或 “IN-” 表示。输出端一般画在输入端的另一侧,在符号边框内标有‘+’号。实际的运算放大器通常还必须有正、负电源端,以提供电路正常工作所需的能量。此外,有的品种还有补偿端和调零端,补偿端用于补偿电路中的相位和增益误差,调零端用于调整运放的零点,使输出在输入为零时为零。

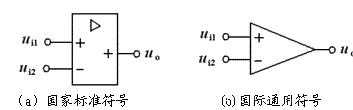

- 符号:国家标准符号和国际通用符号如图 2 所示。这些符号简洁明了地表示了集成运算放大器的基本特性和引脚功能,方便电路设计人员进行电路设计和分析。

F007 是一种典型的通用集成运放,其电路原理简图如图 3 所示。对于初学者来说,在学习时了解其基本结构和工作原理即可,不要求具体分析电路的工作原理。F007 具有高增益、低失调电压、低漂移等优点,广泛应用于各种模拟电路中。通过对 F007 的学习,可以更好地理解集成运算放大器的实际应用和性能特点。

综上所述,集成运算放大器的组成原理涉及多个方面,包括输入级、中间放大级、互补输出级和偏置电流源等部分,每个部分都有其独特的作用和功能。了解这些组成原理对于深入理解和应用集成运算放大器具有重要意义。
