在模拟音频放大领域，总有一些经典芯片让人难以忘怀，LM386 便是其中之一。尽管如今可能有更先进的芯片可供选择，但因其过硬的设计思路和广泛的应用基础，LM386 依旧在音频放大电路中占据着重要地位。接下来，我们将详细介绍由 LM386 构成的音频放大电路。

LM386 内部结构分析

图中展示了驻极体麦克风电路连接，而 LM386 内部结构主要由三级电路组成。

1. 级差分放大电路：T1 和 T2、T3 和 T4 分别构成复合管，作为差分放大电路的放大管。T5 和 T6 组成镜像电流源，作为 T1 和 T3 的有源负载。差分输入信号分别从 T1 和 T3 管的基极输入，从 T4 管的集电极输出，形成双端输入单端输出的差分电路。采用电流源作有源负载，可使单端输出电路的增益近似等于双端输出的增益，有效提高了电路的放大性能。
2. 第二级共射放大电路：T7 为放大管，采用恒流源作有源负载。这种设计能够提高本级的电压放大倍数，进一步增强信号的放大能力。
3. 第三级准互补输出级：T8 和 T9 复合成 PNP 型管，与 NPN 型管 T10 构成准互补输出级。二极管 D1 和 D2 为输出级提供合适的偏置电压，可消除交越失真，保证输出信号的质量。

引脚方面，引脚 2 为反相输入端，引脚 3 为同相输入端。电路采用单电源供电，属于 OTL 电路，输出端（引脚 5）需要通过电容连接负载。电阻 R7 从输出端连接到 T4 的发射极，形成反馈通路，并与 R5 和 R6 构成反馈网络，构成深度电压串联负反馈，稳定整个电路的电压增益。

LM386 特性优势

LM386 具有诸多特性优势，使其在音频放大领域得到广泛应用。

1. 低静态功耗：约为 4mA，可用于电池供电，适用于一些对功耗要求较高的便携式设备。
2. 宽工作电压范围：工作电压范围为 4 - 12V 或 5 - 18V（LM386N - 4），能够适应不同的电源环境。
3. 外围元件少：简化了电路设计，降低了成本和电路板的空间占用。
4. 电压增益可调：电压增益范围为 20 - 200dB，可根据实际需求进行调整。
5. 低失真度：能够保证输出音频信号的质量，减少失真。

音频放大电路构成与应用

由 LM386 可以很方便地构成音频放大电路。

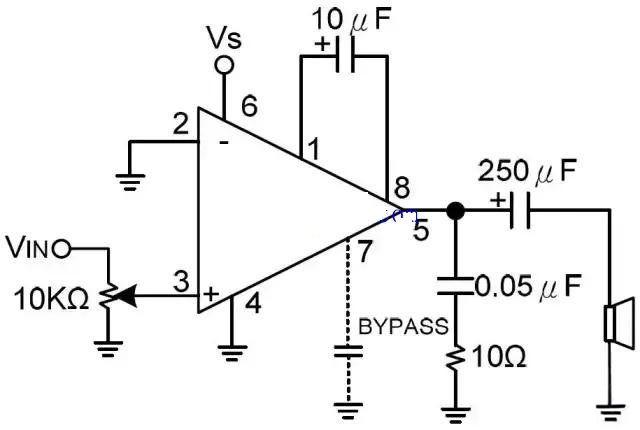

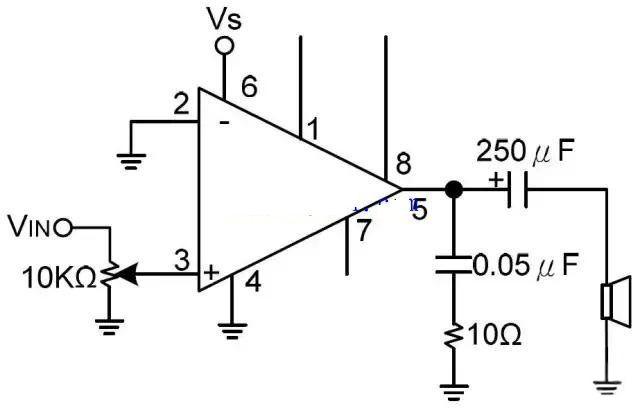

图中展示了不同增益的音频放大电路。其中，图 4 电路所需的元件少，电压增益为 20dB；图 5 所示电路的电压增益可达 200dB。

根据数据手册，LM386 在 1、8 脚开路时，带宽为 300KHz；输入阻抗为 50 千欧，音频功率 0.5W。然而，在实际应用中，需要注意一些问题。例如，器件上电、断电瞬间，以及工作稳定后的一些操作（如插拔音频插头、旋音量调节钮）都会带来瞬态冲击，在输出喇叭上产生讨厌的噪声。

优化设计与使用建议

为了减少噪声和提高电路性能，可采取以下优化措施：

1. 增益调整：通过接在 1 脚、8 脚间的电容（1 脚接电容 + 极）来改变增益，断开时增益为 20dB。若不需要大的增益，可不接电容，既能节省成本，又能减少噪音。
2. PCB 设计：所有外围元件应尽可能靠近 LM386，地线尽可能粗一些，输入音频信号通路和输出通路尽可能平行走线。
3. 电位器选择：调节音量的电位器质量要好，阻值以 10K 合适，太大不仅影响音质，操作也不方便。
4. 双音频输入 / 输出：尽可能采用双音频输入 / 输出，“+”、“ - ” 输出端可以很好地抵消共模信号，有效抑制共模噪声。
5. 旁路电容：第 7 脚（BYPASS）的旁路电容不可少，实际应用时，BYPASS 端需外接一个电解电容到地，起滤除噪声的作用。增大这个电容的容值，可减缓直流基准电压的上升、下降速度，有效抑制噪声。
6. 输出耦合电容：减少输出耦合电容，可使噪声能量冲击的幅度变小、宽度变窄，但太低会使截止频率提高。测试发现 10uF/4.7uF 较为合适。
