在电子设备的使用中，充电器是不可或缺的配件。12V 充电器在众多领域都有广泛应用，不同类型的 12V 充电器其电路设计各有特点。下面将为大家详细介绍七款 12V 充电器的电路图及其工作原理。

简易 12V 充电器电路图（一）

该充电器的充电过程分为以下几个阶段：

1. 维护充电：当电池电压较低（本电路预设在 9V 以下）时，充电器工作在小电流维护充电状态。此时，U⑨脚（同相端）电位低于⑧脚（反相端），U 输出低电位，T4 截止，U1D11 脚电位约 0.18V，充电电流约 250mA。恒流电路由 R14、U1D、T1B 周边外围电路构成。
2. 快速充电：随着维护充电的继续，电池电压逐渐升高。当电池电压超过 9V 时，充电器转入大电流快充模式。此时，U⑨脚（同相端）电位高于⑧脚（反相端），U 输出高电位，T4 导通，U1D11 脚电位约为 0.48V，充电器恒定输出较大电流给电池充电。
3. 限压浮充：当电池接近充足电时，充电器自动转入限压浮充状态（限压浮充电压设定为 13.8V，如为 6V 蓄电池，则浮充电压应设定为 6.9V）。此时的充电电流会由快速充电状态下逐渐下降，至电池完全充足电后，充电电流仅为 10 - 30mA，用以补充电池因自放电而损失的电量。
4. 保护及充电指示电路：本电路设有反极性保护电路，由 D4、U、U1D、T1 及外围元件构成。当电池反接时，充电器限制输出电流，避免发生事故。充电指示由 U、D7 及外围元件构成，充电时，D7 点亮；充电器进入浮充状态后，D7 熄灭，表示充电结束。

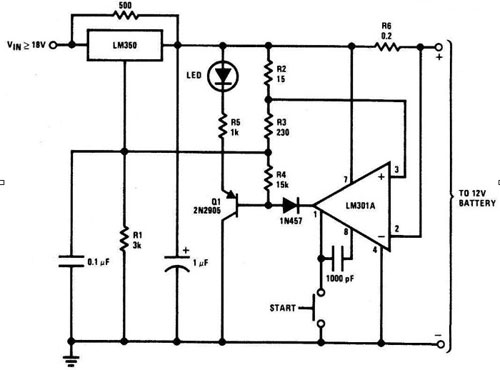

简易 12V 充电器电路图（二）

对于胶体电介质铅酸蓄电池来说，该电路是一个高性能的充电器。它能够迅速地为电池充电，且当电池充满时，可迅速地断开充电。开始的充电电流限制在 2A，随着电池电流和电压的增加，当电流增加到 150mA 时，充电器就会调整至较低的漂浮电压，以防止过度充电。

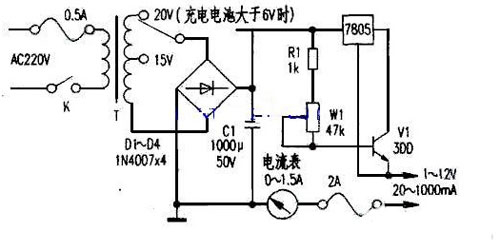

简易 12V 充电器电路图（三）

该电路由 7805 构成恒流源电路，通过大功率三极管进行扩流。这种设计可以满足一些对充电电流要求较高的应用场景。

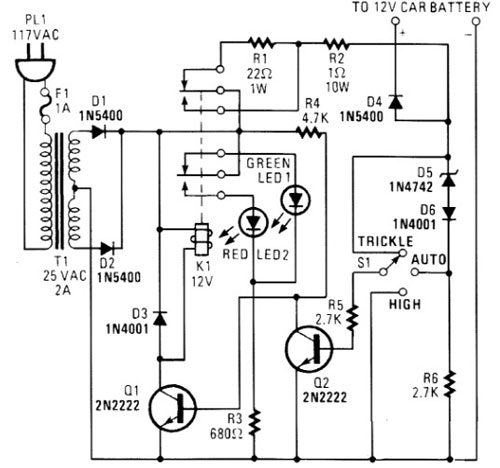

简易 12V 充电器电路图（四）

该电路具有较强的灵活性，不管是低电流（50 毫安）还是高电流（1 安培），它都有能力提供。用户可以选择手动充电或者自动模式。当电流很低的时候，可以在选择高电流充电之前先用低电流。如果电池的电压过低，齐纳二极管 D5 将有足够的电流来产生一个穿过 R6 的电压，从而使得 Q2 开启。

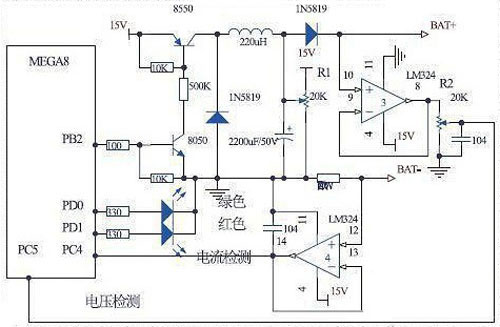

简易 12V 充电器电路图（五）

锂电池在充电过程中需要控制充电电压和充电电流，并测量电池电压。根据锂电池电压，充电过程分为四个阶段：

1. 预充电：先用 0.1C 的小电流对锂电池进行预充电，当电池电压≥2.5V 时转到下一阶段。
2. 恒流充电：用 1C 的恒定电流对锂电池快速充电，当电池电压≥4.2V 时转到下一阶段。
3. 恒压充电：逐渐减小充电电流，保证电池电压恒定为 4.2V，当充电电流≤0.1C 时转到下一阶段。
4. 涓流充电：恒压充电结束后，电池已经基本充满，为了维持电池电压，可以用 0.1C 甚至更小的电流对电池进行补充充电，到此锂电池充电过程结束。
   本系统主要由微控制器、电压检测电路、电流检测电路、电池状态指示电路和充电控制电路组成。

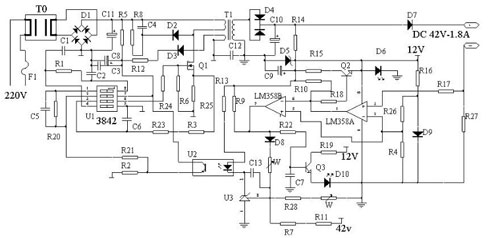

简易 12V 充电器电路图（六）

LM358（双运算放大器，1 脚为电源地，8 脚为电源正）及其外围电路提供 12V 工作电源。D9 为 LM358 提供基准电压，经 R26、R4 分压达到 LM358 的第二脚和第 5 脚。正常充电时，R27 上端有 0.15 - 0.18V 左右电压，此电压经 R17 加到 LM358 第三脚，从 1 脚送出高电压。当电池电压上升到 44.2V 左右时，充电器进入恒压充电阶段，输出电压维持在 44.2V 左右，电流逐渐减小。当充电电流减小到 200mA - 300mA 时，R27 上端的电压下降，LM358 的 3 脚电压低于 2 脚，1 脚输出低电压，Q2 关断，D6 熄灭。同时 7 脚输出高电压，此电压一路使 Q3 导通，D10 点亮；另一路经 D8、W1 到达反馈电路，使电压降低，充电器进入涓流充电阶段，1 - 2 小时后充电结束。

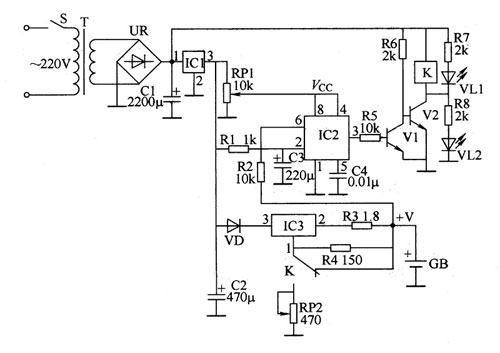

简易 12V 充电器电路图（七）

用 555 时基集成电路制作的锂离子电池充电器，具有恒流充电 / 恒压充电自动转换功能。当电池端电压低于 4.2V 时采用恒流充电方式，而在电池端电压充至 4.2V 时会自动转为恒压小电流（60mA）充电方式，不会出现电池过充电。
电源电路由电源开关 S、电源变压器 T、整流桥堆 UR、滤波电容 C1、C2 和三端集成稳压集成电路 IC1 组成；充电电路由二极管 VD、三端可调稳压集成电路 IC3、电阻 R2 - R4、电位器 RP2 和继电器 K 的控制触头等组成；控制电路由时基集成电路 IC2、电位器 RP1、电阻 R1、R5 - R8、电容 C3、C4、晶体管 V1、V2、继电器 K 和发光二极管 VL1、VL2 组成。
接通电源后，交流 220V 电压经 T 降压、UR 整流、C1 滤波及 IC1 稳压后，在 C2 两端产生 12V 直流电压。该电压分为三路：一路经 RP1 降压调整后，为 IC2 提供工作电压（VCC）；一路经 VD 加至 IC3 的 3 脚（电压输入端），作为充电电路的输入电压；另一路经 R1 对 C3 充电。V1、V2 和 K 的工作电源取自 UR 整流后的直流电压。
刚接通电源时，由于 C3 两端电压不能突变，IC2 的 2 脚电压低于 Vcc/3，IC2 内部的触发器置位，3 脚输出高电平，使 V1 饱和导通，V2 截止，K 不能吸合，其常闭触头接通，将 R4 短接，充电电路对电池 GB 恒流充电。此时 VL2 点亮，指示充电器处于恒流充电状态。
当电池电压充到 4.2V 时，IC2 的 6 脚电压达到 2Vcc/3 阈值电平，IC2 内部的触发器复位，3 脚由高电平变为低电平，使 V1 截止，V2 饱和导通，K 吸合，其常闭触头断开，常开触头接通，充电电路由恒流充电方式改为恒压充电方式，对 GB 进行恒压充电。充电电流为 60mA 左右，且随着充电的进行而逐渐减小，当充电电流降为 20mA 左右时，充电结束。

通过对这七款 12V 充电器电路图的详细分析，我们可以根据不同的电池类型和充电需求，选择合适的充电器电路设计。同时，在实际应用中，还需要注意电路的稳定性、安全性以及充电效率等问题。
