电子设备的供电系统中，DC - DC 电源模块的应用十分广泛。当单个 DC - DC 电源模块无法满足负载对电压、功率等方面的要求时，就需要采用多个模块进行串联或并联工作。下面将对 DC - DC 电源模块的串联和并联工作电路进行详细解析。
在实际应用场景中，存在两种常见的情况需要使用模块串联工作。一是负载所需电压超过了 PH 系列模块的输出电压；二是负载需要正、负电压供电。
- 输出电压叠加的串联工作电路

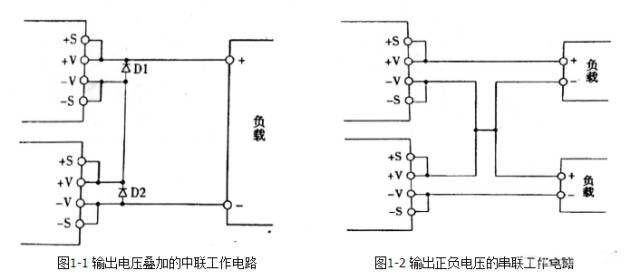

为了提升模块的输出电压，可采用输出电压叠加的串联工作电路。在该电路里，为了防止模块承受反向电压，每只串联模块的 +V 和 -V 输出端之间都应接入一只二极管。这只二极管的反向电压 VRRM 要大于电源额定输出电压的二倍，平均输出电流 I 应大于电源额定输出电流的二倍，并且正向压降 VF 要尽可能小，选用肖特基管。因为肖特基管具有正向压降小、开关速度快等优点，能够有效降低电路中的功率损耗，提高电路的效率。
图 1：输出电压叠加的串联工作电路 - 输出正负电压的串联工作电路
当需要输出正、负电压时，可采用如图所示的串联工作电路。若正电压负载和负电压负载完全隔离，模块输出端则不需要加旁路二极管。这种电路结构可以为负载提供正、负两种极性的电压，满足一些特殊负载的供电需求，例如某些具有双电源供电要求的集成电路。
- PH 系列 F 型模块并联工作电路
PH 系列 F 型直流变换器模块并联时，只需把各模块的并联控制脚 PC 和 -S 脚连接在一起，就能使各模块输出电流基本相等。不过，需要注意的是，只有输出电压和输出功率均相同的模块才能进行并联，且并联模块数为 11 只，并联工作时，输出电流应在额定输出电流的 95% 以下。这是为了确保模块在并联工作时不会因为过载而损坏，同时保证各模块的工作稳定性和可靠性。- F 型模块功率倍增并联工作电路

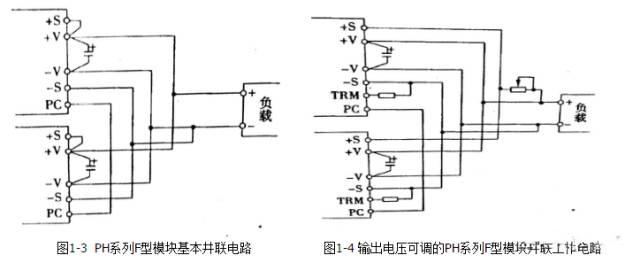

在实际应用中，当单个模块的输出功率无法满足负载要求时，可通过多只模块并联来实现输出功率的倍增；也可以通过各只模块并联，减小每只模块的输出功率，从而提高模块的工作可靠性。PH 系列 F 型模块基本的并联工作电路如图所示。若要求并联模块输出电压可调，可采用另一种特定的并联工作电路。这种功率倍增的并联方式可以根据实际负载的功率需求灵活调整模块的并联数量，提高了电源系统的灵活性和适应性。
图 2：F 型模块功率倍增并联工作电路 - F 型模块 N + 1 冗余并联工作电路

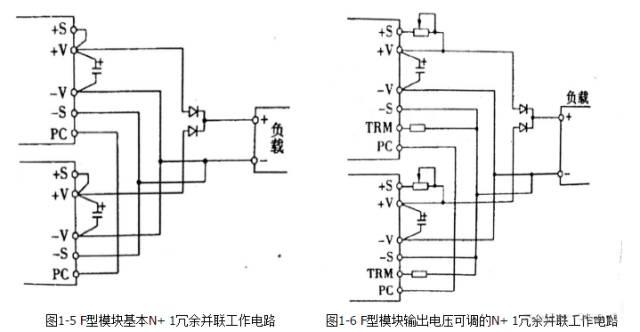

在对电源系统可靠性要求较高的场合，当 N 只模块并联后能够满足负载要求时，通常会采用 N + 1 只模块并联的方式。这样，即使某一只模块发生故障，电源系统仍能保证负载所需的功率。F 型模块基本的 N + 1 冗余并联工作电路以及输出电压可调的 N + 1 冗余并联工作电路分别如图所示。这种冗余设计可以大大提高电源系统的可靠性和容错能力，减少因模块故障而导致的系统停机时间。 - IOG AUX 脚的连接电路
PH 系列 F 型模块并联工作时，IOG 和 AUX 脚的连接电路有特定要求。AUX 脚必须外接一只二极管。这种连接方式可以确保模块在并联工作时，各模块之间的信号传输和控制能够正常进行，保证整个电源系统的稳定性。
图 3：IOG AUX 脚的连接电路
- PH300S 和 PH600S 模块并联工作电路
PH 系列 S 型模块原本没有并联工作控制脚，通常不能直接并联工作。但外接并联工作控制电路后，PH300S 和 PH600S 模块就可以实现并联工作。- 并联工作控制电路

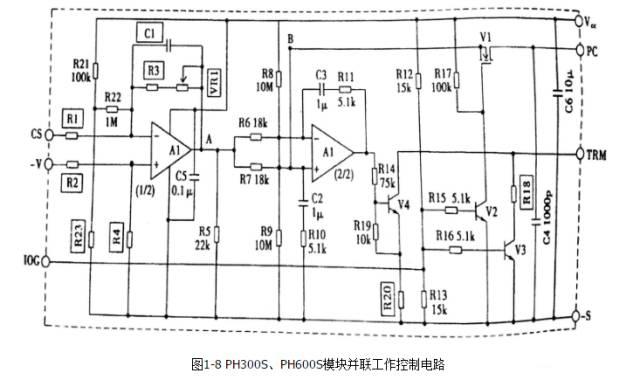

PH300S 和 PH600S 模块并联工作控制电路的工作原理是：每只模块都接入并联控制电路后，输出电流较小的模块，其输出电压将上升，负载电流增加，从而使各模块输出电流均等。各模块的电流取样脚 CS 应接到并联工作控制电路的 CS 脚，CS 脚与 -V 之间的负电压与模块的输出电流成正比。该电压经并联工作控制电路中的运放 AI (1/2) 反相放大后，在 A 点输出 3 - 5V 电压。在模块并联供电前，应先断开 PC 脚的连线，调整运放 A1 反馈回路中的电位器 VR1，将 A 点电压调整在 3 - 5V。并联工作控制电路中的 IOG 脚应与 PH 系列模块的 IOG 脚连接，当 PH 模块输出电压正常时，IOG 脚输出低电平信号；并联工作控制电路出现异常现象时，PH 系列模块的 IOG 脚变为高电平，并联工作控制电路中，功率 MOSFET V1 关断，各模块 PC 脚之间的连线中断。并联工作控制电路的 Vcc 脚与 -S 脚之间，应加入 12V ±1V 稳定的直流电压，Vcc 过高时，各并联模块将不均流。输出电压高于 12V 的 PH300S 和 PH600S 模块并联工作时，并联工作控制回路可由模块输出电压经降压稳压器供电。每只模块的并联工作控制电路工作电流为 10mA，为了保证工作电压稳定，并联工作控制电路的 Vcc 脚与 -S 脚之间应接入 10μF 滤波电容。PH 模块并联工作时，各并联工作控制电路的 PC 脚应接在一起，PC 脚电压为所有 PH 模块输出开路时 PC 脚电压的平均值。并联工作控制电路内，运放 A1 (2/2) 反相输入端 (-) 的电压正比于并联控制电路相连的模块的输出电流，同相输入端 (+) 的电压正比于并联模块总输出电流的平均值，运放 A1 (2/2) 通过电压调整脚 TRM，使输出电流较小的 PH 模块的输出电压升高，从而实现 PH 模块自动均流。
图 4：PH300S 和 PH600S 模块并联工作控制电路 - PH300S、PH600S 模块功率倍增并联工作电路
为了增加输出功率，PH300S 和 PH600S 模块可采用功率倍增并联工作基本电路。当输出电压需要调整时，可采用另一种特定的并联工作电路。这种功率倍增的并联方式可以满足一些对功率要求较高的负载的供电需求。
图 5：PH300S、PH600S 模块功率倍增并联工作电路 - PH300S、PH600S 模块 N + 1 冗余并联工作电路

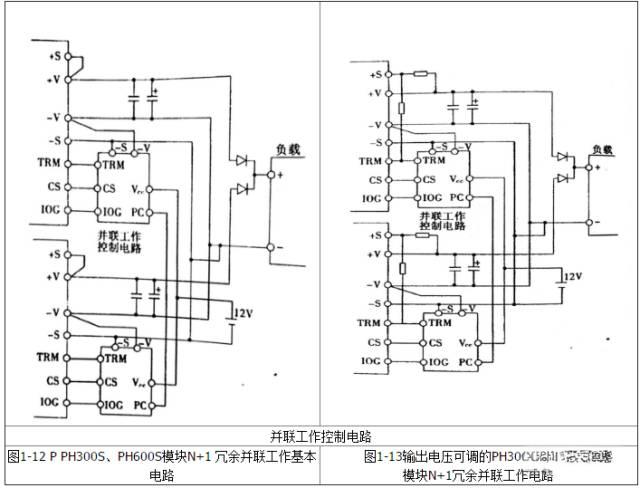

为了确保电源系统的可靠性，可采用 N + 1 冗余并联工作基本电路。如果要求输出电压可调，可采用另一种特定的并联工作电路。这种冗余设计可以提高电源系统的可靠性，适用于对电源可靠性要求较高的应用场合。
图 6：PH300S、PH600S 模块 N + 1 冗余并联工作电路
综上所述，DC - DC 电源模块的串联和并联工作电路在实际应用中具有重要的意义。通过合理选择和设计串联、并联工作电路，可以满足不同负载对电压、功率和可靠性的要求，提高电源系统的性能和稳定性。在进行电路设计和模块选型时，需要充分考虑各种因素，确保电源系统能够安全、可靠地运行。
