功率电路防反接倒灌电路:实测数据与工作原理详解

出处:网络整理时间:2025-05-16
在功率电路设计中,防反接倒灌问题是一个不容忽视的重要环节。如果在三相全桥的供电中未添加防反接倒灌电路,当用手转动电机测量反电动势时,就可能会出现电源部分的 LED 一闪一闪的情况,严重时甚至会烧毁供电电路。本文所介绍的防反接倒灌电路经过了打板验证,具备防反接、防倒灌的功能,正向压降小,可作为功率型防反接电路,堪称理想二极管

电路实测情况


对该防反接倒灌电路进行了实际测试,得到以下结果:
  1. 正向压降测试:当正侧输入 12V - 3.3V 电压时,正向压降非常小,仅有 0.05V 左右。这一特性表明该电路在正向导通时,能量损耗极低,能够高效地传递电能,对于功率电路来说是非常关键的性能指标。
  2. 反向防反接测试:当反向输入 5V 电压时,正侧电压几乎为 0V。这充分证明了该电路具备良好的反向防反接功能,能够有效防止反向电流对电路造成损害,保障了电路的安全性和稳定性。

三极管导通条件及电路工作原理分析

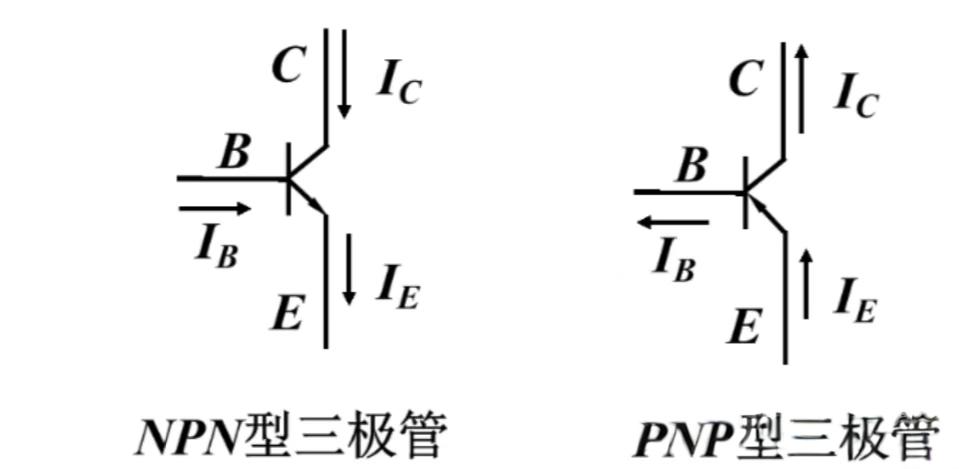

为了更深入地理解该防反接倒灌电路的工作原理,我们需要了解三极管的导通条件。



下面详细分析电路在不同电压情况下的工作状态:

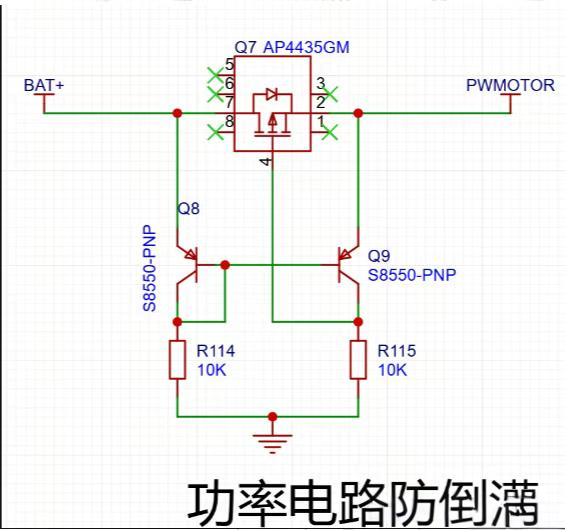

  1. 正向电压情况:当施加正向电压时,Q8 导通,Q9 截止。由于 Q9 截止,Q7 的栅极被拉低接地,此时 Q7 导通。这样,电流可以顺利地从正向通过电路,实现了正向导通的功能,同时由于正向压降小,保证了电路的高效运行。
  2. 反向电压情况:当施加反向电压时,Q9 导通,使得 Q7 的栅极被拉高。当 Q7 栅极电压达到一定程度时,Q7 截止。Q7 的截止有效地阻止了反向电流的通过,从而实现了防反接倒灌的功能,保护了电路中的其他元件不受反向电流的损害。
