在电子电路设计中，快速放电电路起着至关重要的作用，它能够在短时间内将电容等储能元件中的电荷释放掉，以满足特定的电路需求。接下来，我们将详细分析这两种快速放电电路的工作原理和特点。

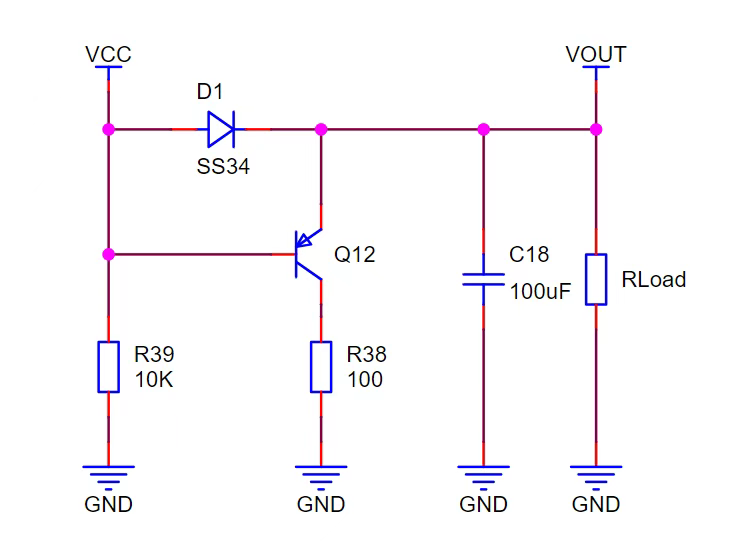

快速放电电路 1

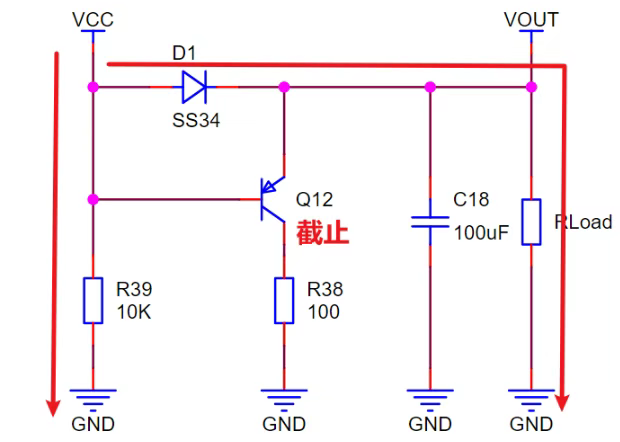

当 VCC 供电时，二极管 D1 导通，三极管 Q12 截止。此时，VCC 通过二极管 D1 为负载供电，其电流路径主要如下面的红色部分所示。从这个电流路径可以看出，该电路在正常工作时存在一个明显的缺点，即电阻 R39 和二极管 D1 会额外消耗能量，这不仅会降低电路的效率，还可能导致元件发热等问题。

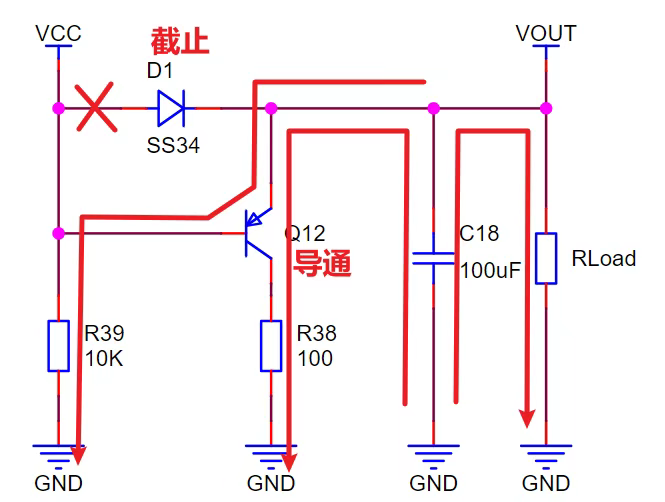

而当 VCC 断电时，二极管 D1 截止，三极管 Q12 导通。这时，电容 C18 的电会通过三极管 Q12 和电阻 R38 释放，从而实现快速放电的功能。其电流路径如下所示：

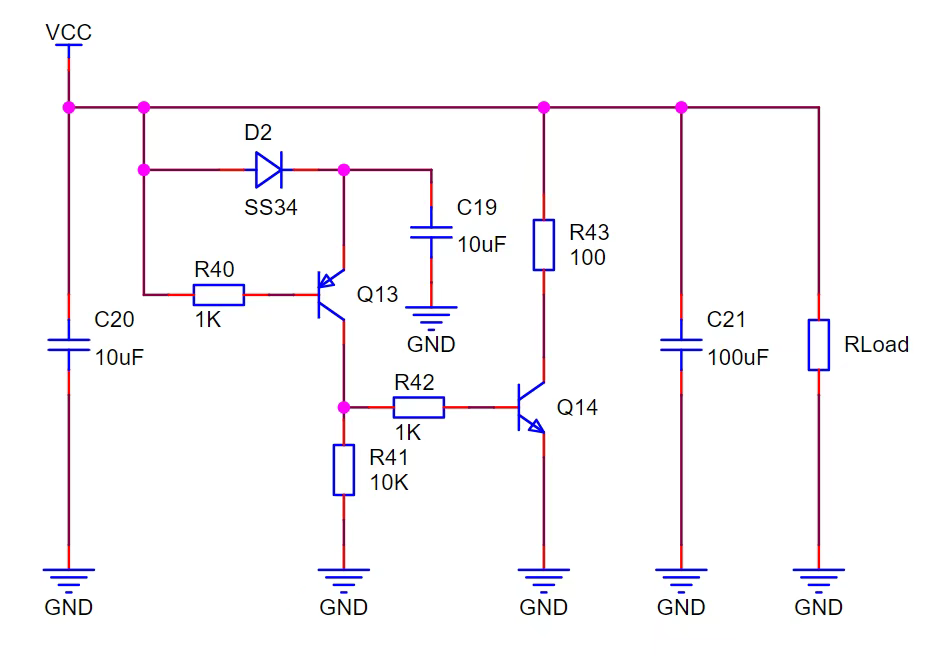

快速放电电路 2

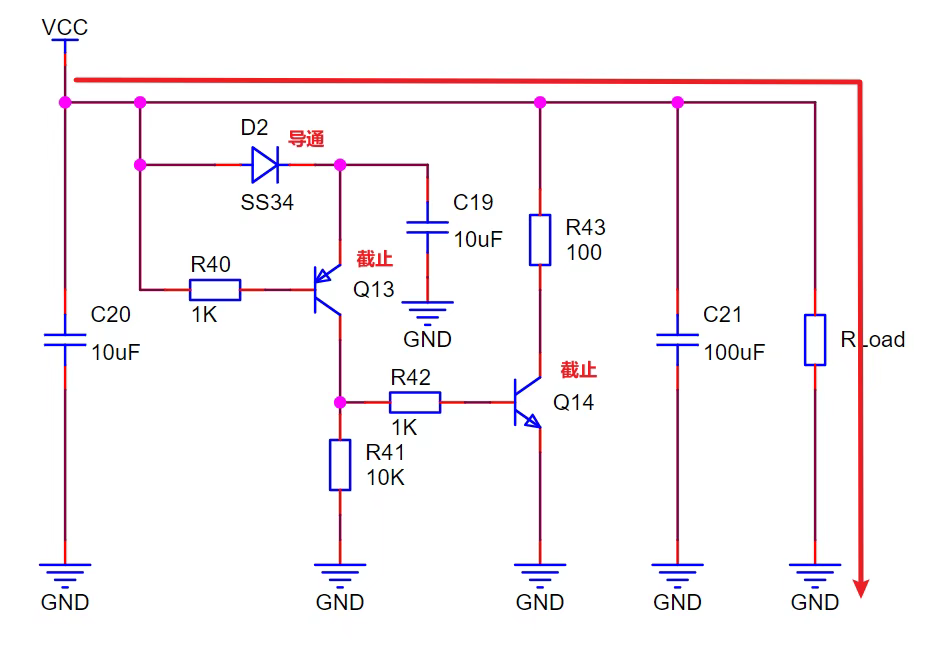

当 VCC 供电时，二极管 D2 导通，为 C19 储能，同时三极管 Q13 和三极管 Q14 截止，VCC 直接为负载 RLoad 供电。这种供电方式相对较为直接，能够减少不必要的能量损耗。

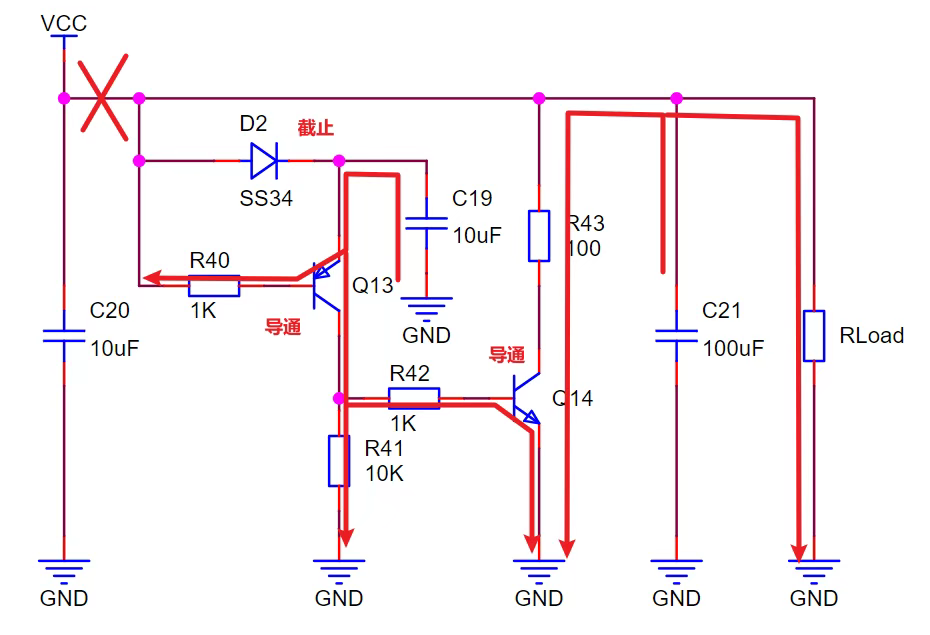

当 VCC 断电时，二极管 D2 截止。由于电容 C19 上存储有电，当负载电容上的电压下降到大概为 VCC - Vd - Vbe 左右时，三极管 Q13 会导通，进而控制三极管 Q14 导通。此时，负载电容 C21 上的电会通过三极管 Q14 和电阻 R43 快速释放。其电流路径如下所示：

在这个电路中，可以根据实际需要适当调整三极管的基极电阻 R40 和 R42、下拉电阻 R41、放电电阻 R43 以及储能电容 C19 的大小，以优化电路的性能，满足不同的应用场景需求。
