在电子电路的世界里，LED 闪光灯电路以其简单而实用的特点，成为新手进行实验的理想选择。接下来，我们将详细讲解一种仅由五个元件组成的 LED 闪光灯电路的原理图和工作原理。

基本电路组成与充电过程

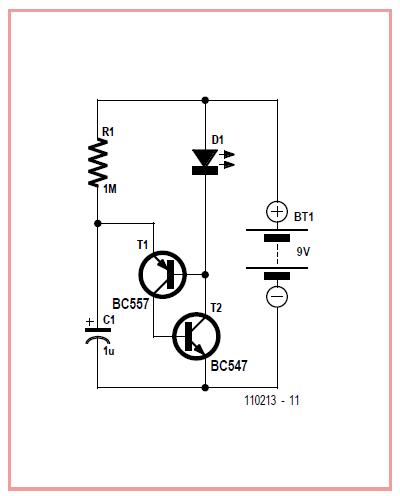

该 LED 闪光灯电路的元件包括一个电容器 C1、一个 1 MΩ 的电阻器 R1、一个 PNP 晶体管（BC557）、一个 NPN 晶体管以及一个红色 LED。当电池连接到电路时，电容器 C1 通过 1 MΩ 电阻器 R1 开始充电。电容器连接到 PNP 晶体管的发射极，而该晶体管的基极结通过 LED 连接到正 9 V 电源。由于红色 LED 会产生约 1.6 V 的正向压降，所以该晶体管基极结上的电压电平将为 9 V – 1.6 V = 7.4 V。

晶体管导通与 LED 闪光

当电容器上上升的电压达到正向偏置的水平时，PNP 晶体管的基极 - 发射极结电流将开始流过其发射极 - 集电极结。这一电流会导致 NPN 晶体管的基极 - 发射极结变得正向偏置，从而使其导通。此时，NPN 晶体管的集电极将接近地电位，将 LED 阴极和 PNP 晶体管基极拉至地，增强 PNP 晶体管的导通状态，并导致相对较高的电流通过 LED 发出闪光。

循环闪烁过程

当电容器放电时，晶体管再次关闭，然后重复上述充电、导通、闪光的过程。在电路图中给出的值（C1 = 1 μF，R1 = 1 MΩ）的情况下，LED 会每两秒短暂闪烁。值得一提的是，该电路具有很强的适应性，它仍可在低至 2 V 的电池电压下运行，并且使用的电流非常小。因此，新的 9 V 电池可使电路在连续运行中保持闪烁数月，即使是电量太少而无法为其他应用供电的旧 9 V 电池也可以用来为该电路供电。

电路的拓展应用

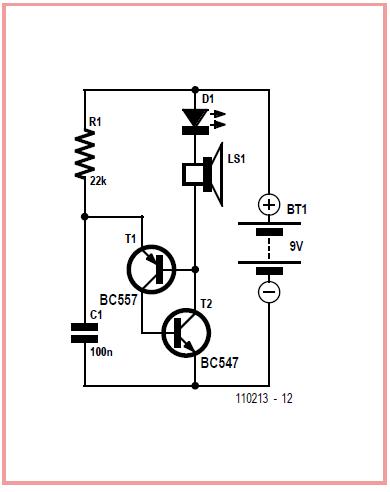

第二个电路图展示了基本电路的拓展应用，通过简单修改可以制作节拍器或音调发生器。在这个拓展电路中，低功率 8 Ω 扬声器与 LED 串联。扬声器产生的声音要么是重复的咔嗒声，要么是音调，具体取决于电容器 C1 和电阻器 R1 的值。减小 R1 和 C1 的值将使电路振荡更快，例如第二个电路使用 22 kΩ 的 R1 值和 100 nF 的 C1 值。
此外，附图中的两种同步电子闪光灯的电路原理图，是作者参照实物测绘而成，可供相关人员在实际应用中参考。通过对这个简单而有趣的 LED 闪光灯电路的学习，我们不仅可以了解电子元件的基本工作原理，还能探索电路拓展应用的可能性，为进一步的电子实验和创新打下基础。
