在电子元器件的世界里，开关二极管虽然看似不起眼，但却发挥着至关重要的作用。它就像电路中的 “交通指挥员”，精准地控制着电流的通断，广泛应用于各种电子设备中。下面，我们将深入探讨开关二极管的工作原理、类型、应用电路以及常见问题。

一、什么是开关二极管

开关二极管是一种专门为电路的 “开” 和 “关” 功能而设计制造的半导体二极管。其特点是在正向施加电压时能够让电流顺利通过（ON 状态），而在反向施加电压时则能有效阻止电流（OFF 状态）。与其他二极管相比，开关二极管的反向恢复时间极短，这意味着它从导通状态转换到完全关断状态所需的时间非常少。常见的开关二极管有 2AK、2DK 等系列，其运行速度极快，通常以纳秒为单位计量，在处理更高电压时则以微秒计算。此外，开关二极管还具有极低的结电容，这使得它的开关时间能够进一步缩短。由于这些优异的特性，开关二极管主要应用于电子计算机、脉冲电路以及各种开关电路中。

（图 1：开关二极管）

二、开关二极管的种类

开关二极管的种类丰富多样，不同类型的开关二极管在性能和应用场景上各有特点，具体如下：

1. 普通开关二极管：常用的国产普通开关二极管有 2AK 系列锗开关二极管。这些二极管在一些对开关速度要求不是特别高的普通电路中有着广泛的应用。
2. 高速开关二极管：相较于普通开关二极管，高速开关二极管的反向恢复时间更短，开、关频率更快。国产的高速开关二极管常见的有 2CK 系列，进口的则有 1N 系列、1S 系列、1SS 系列（有引线塑封）和 RLS 系列（表面安装）等。它们适用于对开关速度要求较高的电路，如高频信号处理电路。
3. 超高速开关二极管：常用的超高速开关二极管有 1SS 系列（有引线塑封）和 RLS 系列（表面封装）。这类二极管能够满足更高频率和更快开关速度的需求，在一些高速数字电路和通信电路中发挥着重要作用。
4. 低功耗开关二极管：低功耗开关二极管的功耗较低，其零偏压电容和反向恢复时间值均比高速开关二极管低。常用的低功耗开关二极管有 RLS 系列（表面封装）和 1SS 系列（有引线塑封），适用于对功耗要求严格的电路，如电池供电的便携式设备。
5. 高反压开关二极管：高反压开关二极管的反向击穿电压均在 220V 以上，但其零偏压电容和反向恢复时间值相对较大。常用的高反压开关二极管有 RLS 系列（表面封装）和 1SS 系列（有引线塑封），主要应用于需要承受较高反向电压的电路，如高压电源电路。
6. 硅电压开关二极管：这是一种新型半导体器件，可分为单向电压开关二极管和双向电压开关二极管。单向电压开关二极管也称转折二极管，由 PnPN 四层结构的硅半导体材料组成，其正向具有负阻开关特性，即当外加电压升高到正向转折电压值时，开关二极管会由截止状态转变为导通状态，也就是从高阻变为低阻；反向则具有稳定特性。双向电压二极管由 NPnPN 五层结构的硅半导体材料组成，其正向和反向均具有相同的负阻开关特性。硅电压开关二极管主要应用于触发器、过压保护电路、脉冲发生器及高压输出、延时、电子开关等电路。

三、开关二极管的工作原理

开关二极管的工作原理基于半导体二极管的单向导通特性。当半导体二极管导通时，就如同开关闭合，电路处于导通状态；而当它关断时，则相当于开关打开，电路处于关闭状态。在正偏压下，PN 结导通，此时导通状态的电阻很小，大约在几十到几百欧姆之间；而在反向偏置下，二极管处于关闭状态，其电阻非常大，一般的硅二极管在 10MΩ 以上。正是利用这一特性，二极管能够在电路中地控制电流的通断，从而成为理想的电子开关。

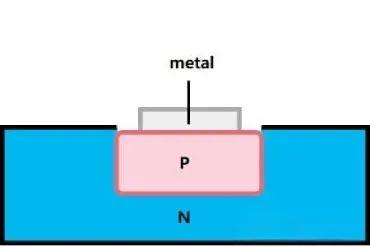

（图 2：开关二极管的结构）

四、开关二极管的应用电路分析

为了更好地理解开关二极管在电路中的工作方式，我们通过几个简化的电路图来进行分析。

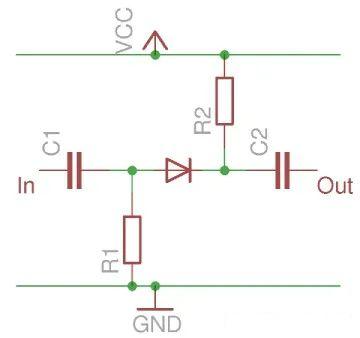

个电路图中，阳极通过 R1 接地，阴极连接到 Vcc 电源轨。此时，二极管处于反向偏置状态，没有电流流过它。施加到 C1 的交流电压会出现在阳极，但不会传递到阴极和通过 C2 的输出端。在这种情况下，开关处于关闭状态。

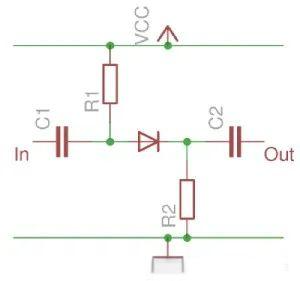

第二个电路图与个非常相似，但电阻连接到了相反的电源线。阳极现在连接到 Vcc 轨，阴极接地。此时，电流能够顺利流过二极管，它处于正向偏置状态。因此，施加到 C1 的交流电压会同时出现在二极管的阳极和阴极，并通过 C2 到达输出端。开关处于打开状态。
这两个简化的电路图展示了开关二极管基本的工作方式。在实际应用中，实用的二极管开关通常会通过将二极管的一侧保持在偏置点，当逻辑电平施加到另一点时，就能将二极管从正向偏置切换到反向偏置，从而实现电子控制开关的功能。换句话说，就是将二极管的一端固定在中间电位，另一端根据输入信号的高低进行摆动。
特别是在 RF 电路中，还会在偏置线路中使用 RF 扼流圈，以阻止 RF 信号进入电源和逻辑电路。此外，通过将单个二极管开关并联到单个偏置点，还可以制作多路开关。

（图 3：在正向偏置打开位置的简化二极管开关）

（图 4：处于反向偏置关断位置的简化二极管开关）

五、开关二极管的常见问题

1. 哪个二极管用于快速开关？：肖特基二极管常用于快速开关应用，因为它具有极短的反向恢复时间和较低的正向压降，能够实现快速的开关动作。
2. 二极管和开关有什么区别？：二极管只允许电流在一个方向上流动，在正向时始终处于导通状态（ON），在反向时则始终处于关闭状态。而开关则可以在两个方向上控制电路的通断，当关闭时，它不允许电流在任何方向上流动。
3. 开关二极管用在什么地方？：开关二极管具有开关速度快、体积小、寿命长、可靠性高等特点，广泛应用于电子设备的开关电路、检测电路、高频和脉冲整流电路、自动控制电路等。
4. 开关二极管有什么用？：开关二极管适用于开关高达 100mA 的小信号，可用作整流器。与整流二极管用于交流线路整流（将交流电转换为直流电）不同，开关二极管主要设计用于处理低于几十伏的电压。
5. 开关二极管正负极怎么判断？：简单的方法是使用万用表来测试极性。将万用表转到二极管设置（通常由二极管符号表示），然后将每个探头分别接触到二极管的一个端子。如果二极管正常工作，则正极探针接触的是阳极，负极探针接触的是阴极。

六、结语

开关二极管作为电子电路中不可或缺的元件，在现代技术中有着广泛的应用。尽管 LED 可能是大众为熟知的二极管应用，但实际上，使用二极管将交流电源整流为直流电源才是目前常见的应用场景。通过二极管，我们可以创建不同类型的整流器电路，其中基本的包括半波、全波中心抽头和全桥整流器。这些整流器在电子电源中起着至关重要的作用，例如笔记本电脑的充电器，必须将来自主电源的交流电流转换为直流电流才能进行存储和使用。
