在音频技术领域，立体声效果的呈现对于提升听觉体验至关重要。而立体声解调器作为实现立体声播放的关键设备，其工作原理和电路设计值得我们深入探究。
立体声解调器是一种专门用于解码立体声音频信号的
电子设备。它主要由接收机、调频检波器、立体声解调器（MPX）等部分构成。其工作原理是先将接收到的立体声音频信号进行解码，调频信号经过调频检波器后，输出立体声复合信号，该复合信号包含主信道信号、副信道信号以及导频信号。接着，立体声解调器（MPX）对左右声道信号（L、R 信号）进行解调，将左右声道信号分离出来，分别输出到左右
扬声器，从而实现立体声播放。其作用显著，能够提高音响系统的音质效果，让音响系统播放出更加清晰、动态且立体的声音，为用户带来更加真实的听觉体验。可以说，立体声解调器是音响系统中不可或缺的一部分。
- 基于 AN7415 的 FM 立体声解调器电路图
AN7415 是一款适用于 FM 立体声解调应用的单片集成电路。它的工作电压范围为 1.6 至 7Vdc，只需两节 AA 干电池就能为其供电，这一特性使得它非常适合应用于手持式 FM 收音机。AN7415 具有低电流消耗（仅 2.6mA）、低失真、良好的通道分离度和高增益等优点，采用 16 引脚 DIL 封装。
图为基于 AN7415 设计的 PLL FM 立体声解调器电路。C1 作为输入耦合电容器，可有效阻止多路复用输入信号中存在的任何直流电压。LED D1 是指示灯，R1 为其限流电阻。C4 和 C5 是左右输出通道的直流去耦电容，C2 和 C3 是左右输出通道的噪声旁路电容。电位器 POT R2 可用于调节通道间隔。电阻器 R5 以及电容器 C7 和 C8 构成内部直流放大器电路的低通滤波器网络（可参考 AN7415 的框图）。C10 是 IC 内部施密特触发放大器电路的滤波电容器，C9 是 AN7415 内部稳压电路的纹波滤波电容。电阻 R3、电位器 POT R4 和电容 C6 设置内部 VCO 电路的时间常数，因此电位器 POT R4 可用于调节 VCO 频率。IC 的 PIN 12 处提供 19KHz 频率检查信号，开关 S1 可用于启用和禁用强制单声道功能。 - 基于 LM1800 的 FM 立体声解调器电路图
LM1800 是一款集成 FM 立体声解调器 IC，它集成了众多出色的功能，使得设计具有出色音质的高品质 FM 立体声解调器系统成为可能。LM 1800 使用锁相环技术从复合信号中重新生成 38kHz 子载波。其特点包括自动立体声 / 单声道切换、宽电源电压范围、良好的通道分离、出色的电源抑制、无需线圈，并且可以使用电位器进行调谐等。

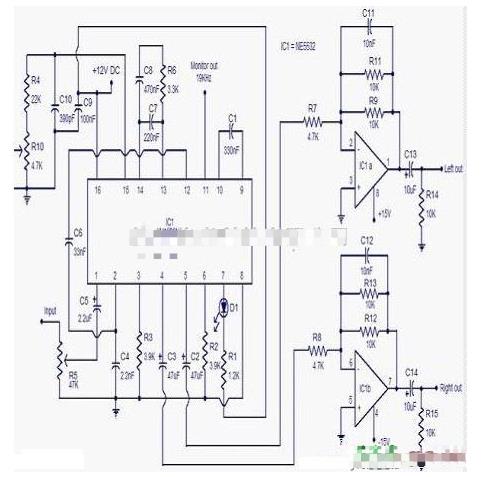

图中展示了使用 LM1800 的简单且高质量的 FM 立体声解调器电路。复合输入信号通过电位器 POT R5 和电容器 C5 施加到 IC 的引脚 1，C5 是直流去耦电容，R5 可用于调节输入信号电平。内部音频放大器电路（Pin2）的输出通过电容器 C6 耦合到相位检测器输入。电容 C8、C7 和电阻 R6 组成滤波网络。引脚 15 是 70kHz 内部压控振荡器的控制端，使用电阻器 R4 和电位器 POT R10 为该引脚提供所需的调谐电压，可通过调整电位器 POT R10 来进行调节。LED D1 是指示灯，R1 是其限流电阻。C1 为阈值滤波电容。引脚 11 是先导监视器输出引脚。电源电压（即 12V DC）施加到 IC 的引脚 16，C4 是内部音频放大器输出的噪声旁路电容器。LM1800 的引脚 5 和 4 提供左右音频输出。
该电路的下一阶段是基于 NE5532 IC 的 2 通道驱动器存储。NE5532 是一款双路、内部补偿、低噪声运算放大器，适用于音频应用。NE5532 内部的个运放用于放大左声道，第二个运放用于放大右声道，它们都以反相模式接线，增益约为 4。R14 和 R15 是负载电阻，C2 和 C3 是直流去耦电容。左右负载 / 去加重引脚（引脚 3 和 6）使用 3.9K 电阻器（电阻器 R3 和 R2）接地，C11 和 C12 是反馈电容器，C13 和 C14 是输出直流去耦电容。 - LM1800 的调频立体声解调器电路图
一般的立体声解调器电路由调频立体声信号接收电路、开关机自控电路及电源电路三部分组成。这里介绍的这款由 LM1800 构成的调频立体声解调器，能够做到自动立体声 / 单声道切换，具有宽电源电压范围、良好的通道分离、的电源抑制等特点，无需线圈，还可使用电位器进行调整。

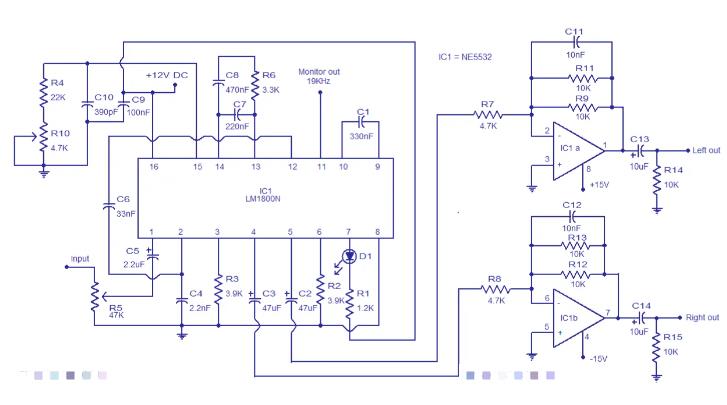

如图所示，这是一个采用 LM1800 的简单且高品质调频立体声解调电路。复合输入信号通过电位器 R5 和电容 C5 施加到 IC 的 PIN1，C5 是直流去耦电容，R5 可用来调节输入信号电平。内部音频放大器电路（PIN2）的输出通过电容 C6 耦合到相位检测器输入，电容 C8、C7 和电阻 R6 形成一个滤波网络。引脚 15 是 70kHz 的内部压控振荡器的控制终端。所需的调谐电压通过电阻 R4 和电位器 R10 提供给该引脚。
在使用过程中，需要注意一些要点。必须装配质量好的 PCB 电路，电源必须经过良好的监管且纹波小，要使用 12VDC 供电给 LM1800N，使用 +15V、 - 15V 直流供电给 NE5532。同时，电位器 R5 可用于调节输入信号电平，电位器 R10 可用于微调，要使用安装 LM1800N 的 NE5532 IC 基地，并且输入必须与地面应用相结合。
