RC信号监视器使用BARGRAPH&RC开关使用继电器

出处:维库电子市场网时间:2025-04-09
  基于R/C监视器和R/C开关的Vertatile Bar-Graph SMD组件是R/C业余爱好者R/C Modeller和DIY机器人技术的工具。微小的钢丝图表提供了红色明亮,易于阅读的无线电控制显示(R/C)信号从1ms到2ms。 BAYROPHOPH RC信号读取器基于PIC16F886微控制器。这种高性能测量设备,提供独特的功能,可用于各种应用程序,例如无线电信号监视器,机器人,机器控制,RC远程测试仪,RC信号打开/OFF开关,通过连接继电器板或固态继电器,以输出任何合适的LED。 PCB底部提供的焊接跳线可将特定输出选择与继电器或固态继电器接口。
  注意:该板设计用于多种选项,并且几乎没有额外的组件。焊接组件之前,请仔细检查BOM。焊接零件列表中所述的零件。
  特征
  供应5V dc输入1ms至2 ms显示范围1.5ms到2ms中心的10毫米中心10毫米,1.5m输出显示20颜色红色SMD LED带有SMD组件的紧凑板电源输入标头连接器每个LED上的焊料跳线以进行输出控制,警报和继电器
  示意图

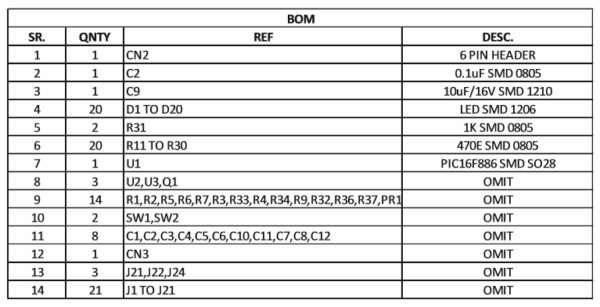

   零件清单
