扩展电源电压

　　LT8316放置在一个热增强的20铅TSSOP包装中，并卸下四个销钉以进行高压间距。通过从第三个绕组中对隔离的输出电压进行采样，调节不需要光耦合器。输出电压用两个外部电阻和第三个可选温度补偿电阻编程。 Quasiresonant边界模式操作有助于实现出色的负载调节，小型变压器尺寸和低切换损耗，尤其是在高输入电压下。因为当次级电流几乎为零时感应输出电压，所以没有外部负载图1：完全12 V的完整12 V孤立的反式转换器，用于从20 V到800 V的宽输入，启动电压为260V。

　　图1：完全12 V的完整12 V孤立的反式转换器，用于从20 V到800 V的宽输入，启动电压为260V。
　　需要补偿电阻和电容器。结果，LT8316解决方案具有低组件计数，从而大大简化了隔离的反式转换器的设计（见图1）。

　　LT8316的额定值从600 V的VIN运行，但可以通过与VIN引脚串联放置Zener二极管来扩展。横跨齐纳二极管的电压降降低了施加到芯片上的电压，使电源电压超过600V。

　　图2：图1中的飞回转换器的效率。
　　图1显示了宽输入范围为18 V至800 V的完全示意图。组件选择指南在LT8316数据表中详细介绍。考虑到220 V Zener二极管与VIN引脚串联放置，考虑到Zener二极管的电压公差，启动的电源电压为260 V，给出或采用。请注意，启动后，LT8316将以低于260 V的电源电压正常运行。图2显示了各种输入电压下的效率，飞回转换器可实现91％的峰值效率。即使没有光耦合器，不同输入
　　电压下的负载调节仍然很紧，如图3所示。
　　低启动电压设计
　　以前的解决方案将输入电压扩展到800 V，但是齐纳二极管将启动电压提高到260V。挑战是，某些应用需要高输入电压和低启动电压。替代800 V输入电压解在图4中显示。该电路使用齐纳二极管和晶体管形成电压调节器。在560 V左右的VIN引脚调节的VIN引脚可以安全到800V。该电路的好处是，它允许LT8316以较低的电源电压启动。
　　非分离的倒数转换器
　　LT8316的高电压输入能力很容易在简单的非分离降压转换器中应用，在该转换器中不需要孤立的变压器。采用相对便宜的现成电感器作为磁成分。

　　对于非分辨率应用程序，LT8316的接地引脚连接到雄鹿拓扑的开关节点，这是一个不同的电压。仅当开关节点连接到地面时，LT8316的感应方案才能看到输出电压，从而导致简单的降压示意图。

　　图3：图1中飞回转换器的负载和线调节。
　　与回飞转换器一样，可以扩展降压转换器的电源电压。图5显示了降压转换器的示意图，多800 V输入电压。将220 V齐纳二极管放置在LT8316的电源电压和VIN引脚之间。考虑到齐纳二极管的电压耐受性，启动的电源电压为260 V。启动后，LT8316继续以较低的供应电压正常运行。图6显示了各种输入电压下的效率，降压转换器达到了91％的峰值效率。负载和线条调节如图7所示。
　　　图4：孤立的反式转换器的示意图：20 V至800 V输入到12 V，启动电压低。

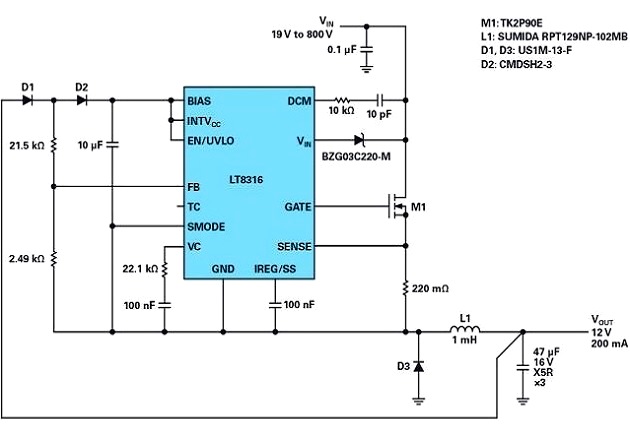

　　　图5：多800 V电源电压的非分离降压转换器的示意图。
　　　图6：图5中雄鹿转换器的效率。
　

　　图7：图5中降压转换器的负载和线调节。

　　图8：800 VIN非分离的倒数转换器的示意图，启动电压低。
　　与图4中的反式转换器类似，可以在电源电压和VIN引脚之间添加电压调节器，以达到降压转换器的低启动电压。应该注意的是，从GND引脚到VIN引脚有一个身体二极管，该二极管升高了晶体管的发射极电压，并导致碱发射器分解。为了防止这种情况，添加了两个二极管以保护晶体管。低启动电压解决方案如图8所示。结论LT8316在Quasiresonant边界模式下运行，不需要OptoCOPOPLER来进行出色的调节。此外，它还包括丰富的功能，例如低纹波爆发模式操作，软启动，可编程电流限制，欠压锁定，温度补偿和低静态电流。高水平的集成简化了低组件数量的设计，从电池供电的系统到汽车，工业，医疗，电信电源以及孤立的辅助/家政电源的各种应用中的高效率解决方案。
