交流负载 10 分钟定时器

出处:维库电子市场网时间:2024-10-24
  这里描述的项目是一个使用 Arduino 微控制器的10 分钟定时器,能够驱动高达30A 的交流负载。计时器的进度由 10 个 LED 直观地表示,这些 LED 依次亮起,每个亮起 1 分钟,总共 10 分钟。该项目由单个230V 交流电源供电,转换为用于继电器的 12V 直流电,并分别通过板载隔离式交流到直流转换器和 LDO (U1) 进一步调节为用于微控制器的 5V。继电器触点上使用由 C8 和 R18 组成的缓冲电路,以防止继电器触点损坏并减少电弧。
  定时器的操作由触发开关启动。一旦激活,微控制器就会启动序列,触发继电器并逐一照亮条形图的每个部分,每个部分之间有 1 分钟的延迟。这导致计时器的总持续时间为10 分钟,因为 10 个段中的每个段代表一分钟。
  电源 230V 交流负载高达 30Amps /230V AC10 段时间条形图(每个 LED 1 分钟)板载触发开关板载复位开关用于继电器操作的 LED4 个 4MM 安装孔PCB尺寸88.98X53.96MM
  连接

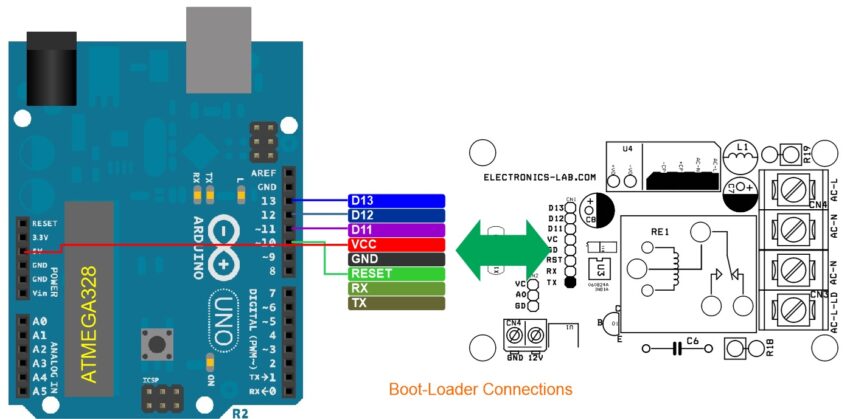

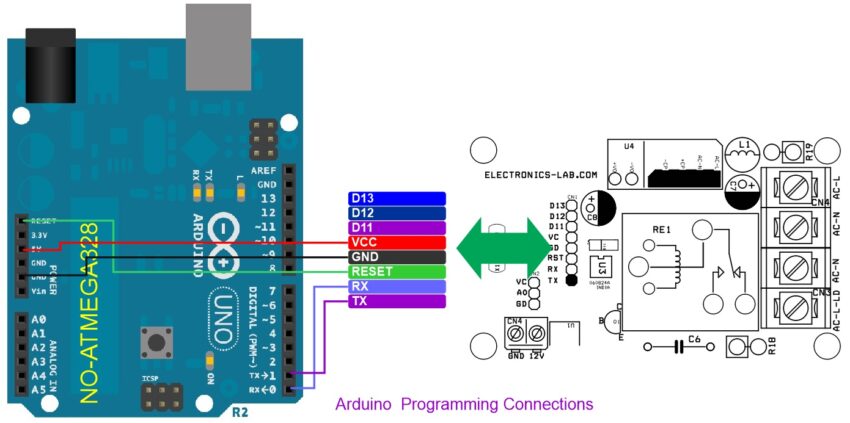

  CN1:引脚 1 = TX,引脚 2 = RX,引脚 3 = 复位,引脚 4 = GND,引脚 5 = VCC,引脚 6 = D11,引脚 7 = D12,引脚 8 = D13CN2:可选,请注意安装CN3:引脚 1 = 负载 AC-N,引脚 2 = 负载 AC-LCN4:可选,在不使用 U4 AC-DC 转换器的情况下外部 12V 输入CN5:引脚 1 = 230V AC L 输入,引脚 2 = 230V AC N 输入D1-D10:用于时间显示的 LED 段D12:电源指示灯SW1:复位开关SW2:触发/时间启动

  应用领域

  水泵

     扇子灯

   喷泉加热器
