6 位串行显示项目是围绕 ON Semi 的 CAT4016 IC 设计的。CAT4016 是一款 16 通道恒流驱动器，适用于 LED 广告牌和其他通用显示应用。LED 通道电流通过外部 RSET 电阻器一起编程。LED 通道上的低输出电压操作低至 0.4 V（适用于 2 至 100 mA LED 电流），可实现更节能的设计。
　　高达 25 MHz 时钟频率的高速 4 线串行接口使用移位寄存器和锁存器配置控制每个单独的通道。串行输出数据引脚 (SOUT) 允许通过一个串行接口级联和编程多个设备。该设备还包括一个消隐控制引脚 (BLANK)，可用于独立于接口禁用所有通道。
　　该设备内置热关断保护功能，当芯片温度超过设定的限值时，将禁用 LED 输出。
　　特征

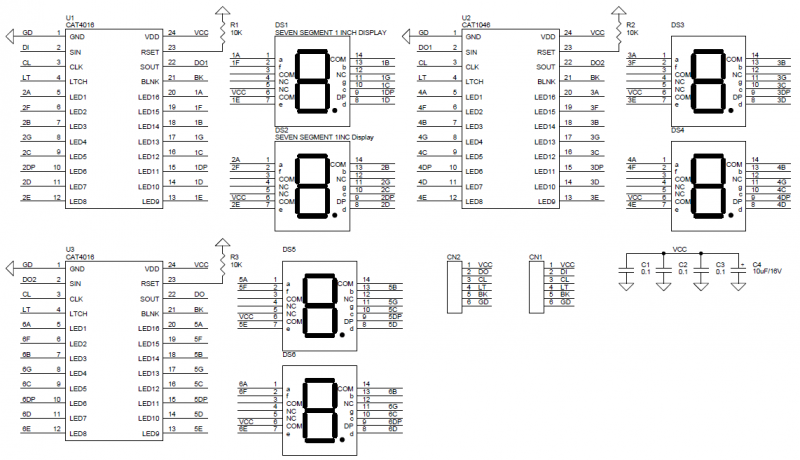

　　6 位 1 英寸 7 段显示屏电源输入 3V 至 5.5V串行接口时钟频率高达 25 MHzLED 电流 20mA（范围：2 mA 至 100）LED 电流由外部 RSET 电阻设定30 mA 时 LED 电压降为 300 mV热关断保护R1、R2、R3 电流设定电阻
　　LED电流设定公式
　　LED电流=50X1.2/Rset，Rset = R1、R2、R3
　　CN1：连接器
　　引脚 1：3V 至 5.5V（VCC）PIN2：SIN (DI) 串行数据输入PIN3：CLK（CL）串行时钟输入PIN4：锁存器（LT）锁存数据输入PIN5：空白（BK）LED通道启用禁用输入引脚6：接地
　　CN2：串行数据输出
　　引脚 1：3V 至 5.5V（VCC）PIN2：Sout（Do）串行数据输出PIN3：CLK（CL）串行时钟输出PIN4 : 锁存器 (LT) 锁存器数据输出PIN5：空白（BK）LED通道启用禁用引脚6：接地
