外形与类型

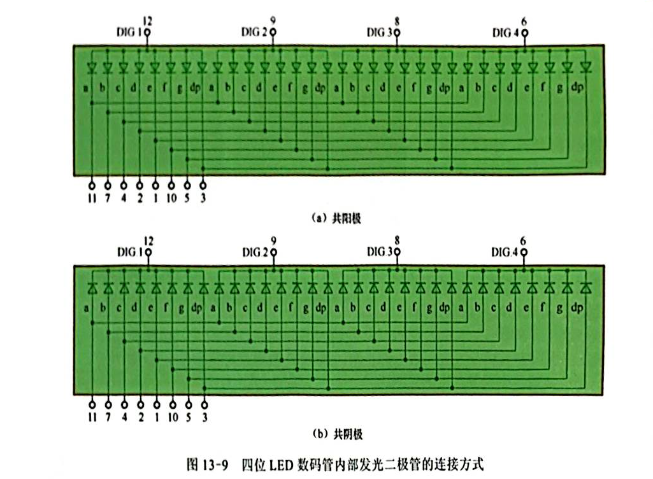

　　图13—8所示是四位LED数码管，它有2排共12个引脚，其内部发光二极管有共阳极和共阴极两种连接方式，如图13—9所示， 12、9、8、6脚分别为各位数码管的公共极，也称位极，

　　11、7、4、2、1、10、5、3脚同时接各位数码管的相应段，称为段极。

　　显示原理

　　多位LED数码管采用了扫描显示方式，又称动态驱动方式。为了让大家理解该显示原理，这里以在图13—8所示的四位LED数码管上显示“1278”为例来说明，假设其内部发光二极管为图13—9（b）所示的连接方式。　　先给数码管的12脚加一个低电平（9、8、6脚为高电平），再给7、4脚加高电平（11、2、1、10、5脚均低电平），结果位的b、c段发光二极管点亮，位显示“1”，由于9、8、6脚均为高电平，故第二、三、四位中的所有发光二极管均无法导通而不显示；然后给9脚加一个低电平（12、8、6脚为高电平），给11、7、2、1、5脚加高电平（4、10脚为低电平），第二位的a、b、d、e、g段发光二极管点亮，第二位显示“2”，同样原理，在第三位和第四位分别显示数字“7”和“8”。　　多位数码管的数字虽然是一位一位地显示出来的，但人眼具有视觉暂留特性（所谓视觉暂留特性是指当人眼看见一个物体后，如果物体消失，人眼还会觉得物体仍在原位置，这种感觉保留约0.04s），当数码管显示到一位数字“8”时，人眼会感觉前面3位数字还在显示，故看起来好像是一下子显示“1278”四位数。

　　应用电路

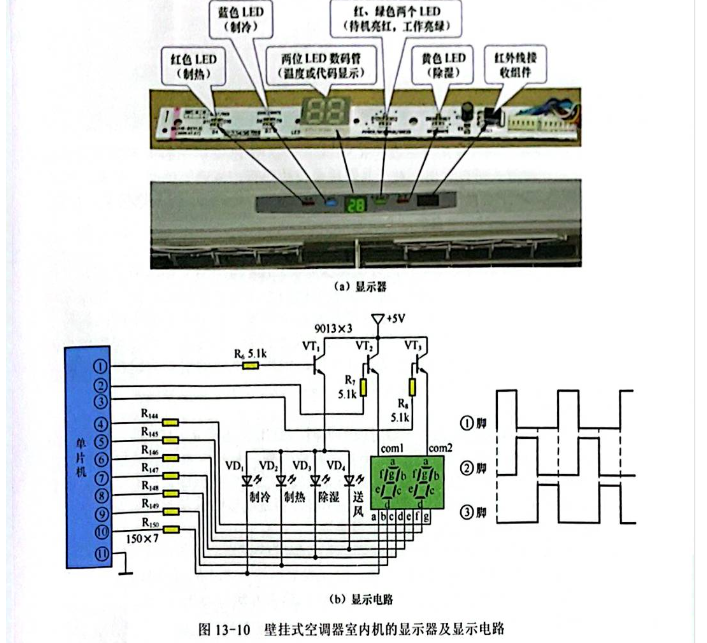

　　图13—10（a）所示是壁挂式空调器室内机的显示器，其对应的电路如图13—10（b）所示，该电路使用4个发光二极管分别显示制冷、制热、除湿和送风状态，使用两位LED数码管显示温度值或代码，由于LED数码管的公共端通过三极管接电源的正极，故其类型为共阳极数码管，段极加低电平才能使该段的发光二极管点亮。下面以显示“制冷、32℃”为例来说明显示电路的工作原理。

　　在显示时，先让制冷指示发光二极管VD亮，然后切断VD供电并让位数码管显示“3”，再切断位数码管的供电并让第二位数码管显示“2”，当第二位数码管显示“2”时，虽然VD，和前一位数码管已切断了电源，由于两者有余辉，仍有亮光，故它们虽然是分时显示的，但人眼会感觉它们是同时显示出来的。两位数码管显示完一位“2”后，必须马上重新依次让VD亮、位数码管显示“3”，并且不断反复，这样人眼才会觉得这些信息是同时显示出来的。
　　显示电路的工作过程：首先单片机①脚输出高电平、⑩脚输出低电平，三极管VT导通，制冷指示发光二极管VD也导通，有电流流过VD，电流途径是+5V→VT的c极→极→VD→单片机⑩脚→内部电路→①脚输出→地，VD发光，指示空调器当前为制冷模式；然后单片机①脚输出变为低电平，VT截止，VD无电流流过，由于VD有一定的余辉时间，故VD短时仍会亮，与此同时，单片机的②脚输出高电平，④、⑦～⑩脚输出低电平（无输出时为高电平），VT2导通，+5V电压经VT2加到数码管的coml引脚，④、⑦～⑩脚的低电平使数码管的a～d、g引脚也为低电平，位数码管的a～d、g段的发光二极管均有电流通过而发光，该位数码管显示“3”；
