该射频遥控电路并非采用我们平时常用的IC控制芯片,电路采用三极管的基极和发射机并联152.575MHz声表面谐振器,构成射频遥控发射电路。整个电路采用典型的三点式电容振荡器来实现。 射频遥控电路设计原理图截图:

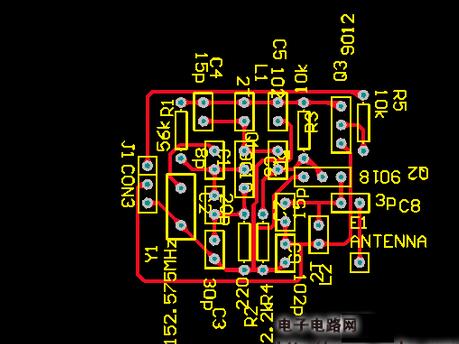

射频遥控电路设计PCB截图:
