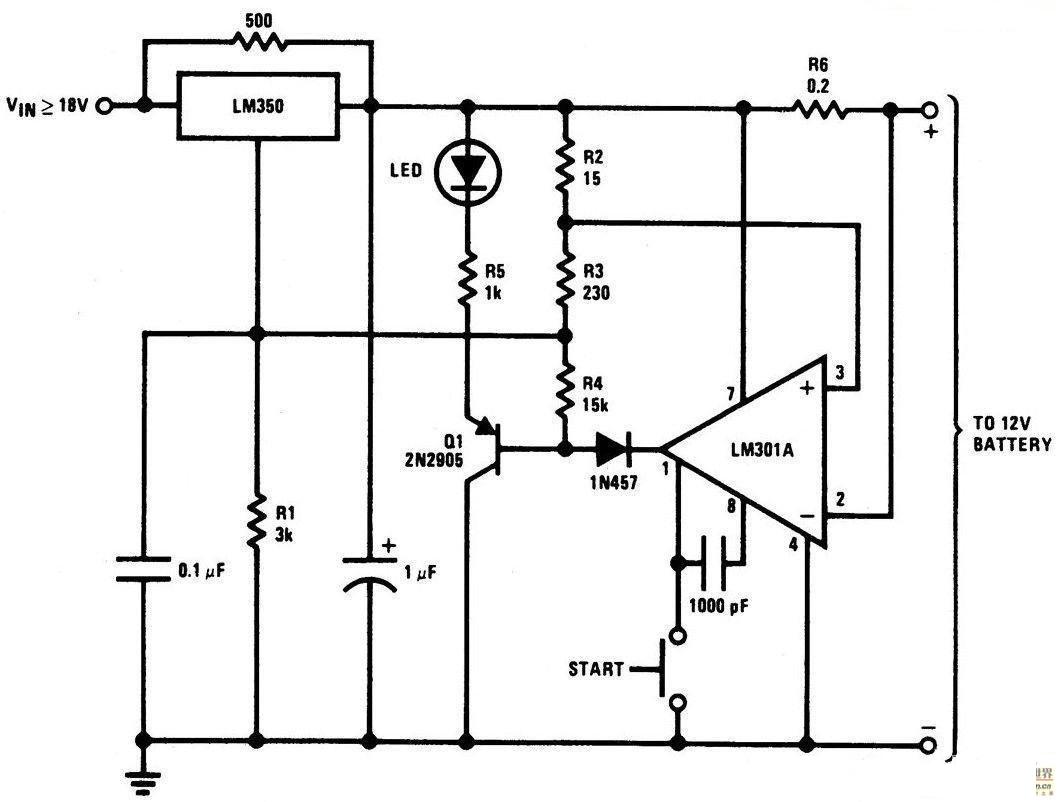

对于胶体电介质铅酸蓄电池来说，该电路是一个高性能的充电器。该充电器能够迅速地为电池充电，且当电池充满时，它可迅速地断开充电。开始的充电电流限制在2A.随着电池电流和电压的增加，当电流增加到150mA时，充电器就会调整至较低的漂浮电压，以防止过度充电。
