本文首先简要介绍了危险品危险品处理机器人的作用，机械手的结构形式，着重从控制系统与硬件设计介绍了危险品处理机器人机械手控制系统的设计与实现。给出了测得的机械手的各项技术指标。危险品处理机器人是用于危险弹药夹持、拔出、搬运和放置作业，并可携带和放置的装置。该项目的完成将解决长期困扰我军的事故炮弹、战争遗留弹等危险弹药安全处理问题。机械手是危险品处理机器人操作过程中直接与弹药接触的重要部件，主要用于执行对危险弹药的夹持、拆除、搬运和放置作业， 机械手工作的稳定性直接决定着弹药处理的成功率，因此机械手的设计至关重要。

　　机械手的三块控制器的控制芯片都为2407DSP,虽然三块控制器实现的功能不同，但在硬件电路设计时按照DSP 管脚的功能，设计外围电路如下：

　　PWM 管脚：DSP 的每个事件管理器都有与比较单元相关的PWM 电路，能够产生六路带可编程死区和输出极性的PWM 输出，但是都是成对输出的，对于本控制器需要的独立的输出，每个事件管理器只有3 路，一个DSP 有两个事件管理器，可以独立的输出6 路PWM 波。液压控制器需要6 路PWM 波驱动电业比例阀，而伺服电机控制器需要4 路0-5V 的加速器信号调节电机转速，在设计电路时将这两种电路设计在一起，并制成印刷电路板，焊板时按每板的功能焊接即可，液压控制器需要输出PWM 波形，芯片用LM393 做比较器，此时电阻R19 和电容C71 不焊即可，但要有R21 上拉电阻，R17 和R18 将2 脚电压分在1.7V 左右比较合适。伺服控制器需要输出0-5V 电压芯片用LM2904 做运放用，焊电阻R19 和电容C17不用MOS 管、R21 和外接电源，也不用焊R17,直接将DSP 输出0-3.3V 电压放大到0-5V 输出。PWM/电压输出电路图见图1:

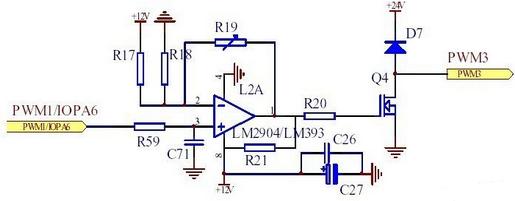

　　图1 PWM/电压输出电路

　　I\O 口：DSP 的数字I/O 口模块具有控制专用I/O 和复用引脚的功能，可以输出输入高低电平信号，根据其功能将其设计成开关量输出，输入，并用其控制继电器，作为控的开关。开关量输入只要用电阻分压即可，开关量输出使用光耦隔离，本设计用的光耦PC817,比较适合DSP 使用。当DSP 输出高电平时继电器吸合，CNETA1 和CNETA2 两脚导通继电器电路图见图2:

　　图2 继电器电路图

　　QEP 电路：DSP 的每个时间管理器都有一个正交编码器脉冲（QEP）电路。当QEP电路被使能时可以对CAP1/QEP1 和CAP2/QEP2（对于EVA 模块）引脚上的正交编码输入脉冲进行解码和计数。正交编码脉冲电路可用于连接光电编码器以获得旋转机械的位置和速率。伺服电机控制器需要使用QEP 电路，由于一个伺服电机控制器需要控制4 台伺服电机，所以码盘信号使用74153 芯片选择输入，同时码盘的每路信号都有正负两根线通过运放放大后再到74153 选择后输入DSP,码盘选择电路见图3:

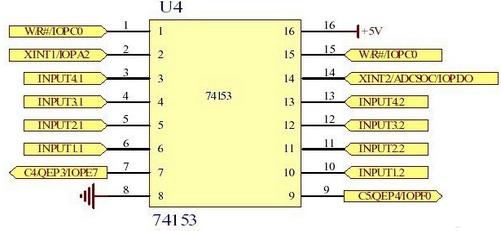

　　图3 码盘选择电路

　　其中W/R/IOPC0 为使能信号，XINT1/IOPA2 和XINT2/ADCSOC/IOPDO 构成选择信号，74153 通过选择信号的选择码选择一对信号从7 脚和9 脚输出给DSP。其他硬件电路设计包括电源、串口、CAN 总线和DSP 外围接线等都是典型的设计。
