  所谓无线传能充电器就是通过线圈将电能以无线方式传输给电池,也就是只需把电池和接收设备放在充电平台上即可对其进行充电。虽然系统还不能充电于无形之中。但已能做到了将多个校电器放置于同一充电平台上同时充电,免去接线的烦恼。本文小编就将分享一种经典无线充电器电路模块设计。

  无线充电器供源电路:无线充电系统主要采用电磁感应原理,通过线圈进行能量耦合实现能量的传递。如图1所示,系统工作时输入端将交流市电经全桥整流电路变换成直流电,或用 24V直流电端直接为系统供电。经过电源管理模块后输出的直流电通过2M有源晶振逆变转换成高频交流电供给初级绕组。通过2个电感线圈耦合能量,次级线圈输出的电流经接受转换电路变化成直流电为电池充电。

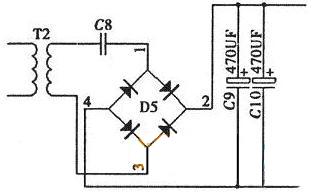

  图1 供电电源电路

  图2 发射电路

  如上图,主振电路采用2 MHz有源晶振作为振荡器。有源晶振输出的方波,经过二阶低通滤波器滤除高次谐波,得到稳定的正弦波输出,经三极管13003及其外围电路组成的丙类放大 电路后输出至线圈与电容组成的并联谐振回路辐射出去,为接收部分提供能量。测得与电容组成的并联谐振回路的空芯耦合线圈的线径为O.5 mm,直径为7 cm,电感为47 uH,载波频率为2 MHz。根据并联谐振公式得匹配电容C约为140 pF。因而发射部分采用2MHz有源晶振产生与谐振频率接近的能源载波频率。

  图3 接收电路

  图4 充电电路
