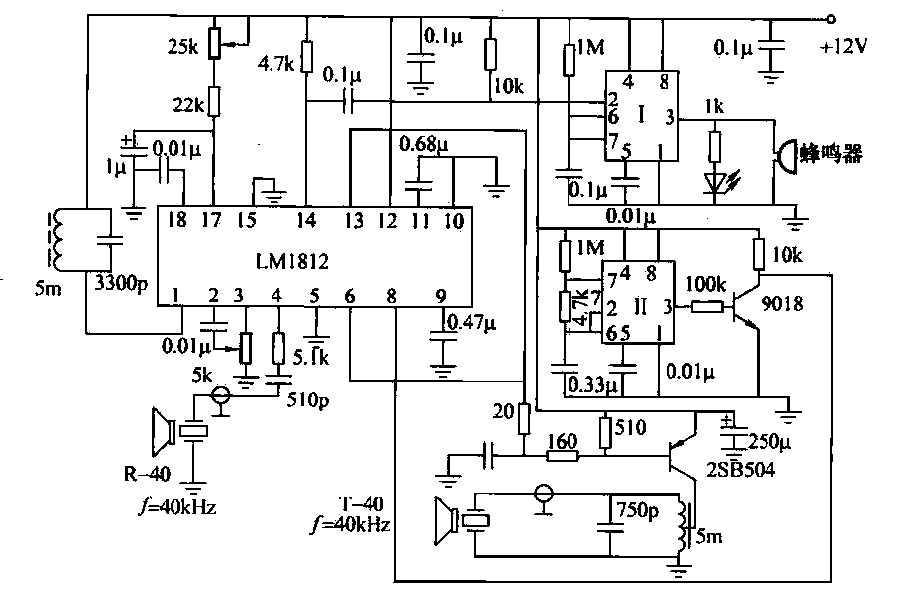

上图所示为超声波防碰撞电路，电路采用LM1812并由时基电路Ⅱ来控制LM1812的发送与接收（LM1812,即发送又接收）。控制距离可用Skfl的电位器来调节，一般可控制2-3m。时基电路1组成单稳态电路，当达到报警距离时，时基电路1的②脚输入低电平（相当于1/3Vcc），单稳态电路被触发，③脚输出高电平。LED点亮同时电子蜂鸣器发声报警。本电路超声波发送/接收传感器采用T/R-40系列，该电路可用于汽车倒车时防碰撞报警器，安装于汽车尾部即可。也可用于防盗报警，在小偷进入2~3m范围内，就开始报警，用于家庭、仓库、金融等部门。
