开关电源工作形式的选择： 在开关电源电路中，基本类型有4种：单端反激式、单端正激式、半桥式和全桥式。对于100 W以下的开关电源，多采用单端反激式变换器，反激式功率变换电路中的变压器，除了起隔离作用之外，还具有储能的功能。反激式功率变换电路结构比较简单，输出电压不受输入电压的限制，亦可提供多路电压输出TOPSwitchⅡ系列应用于单端反激式变换器，典型用法所示：

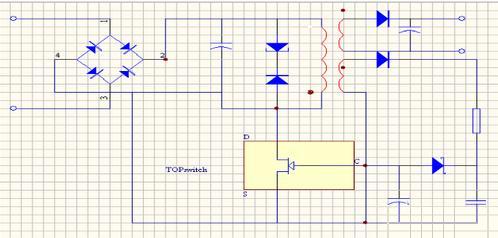

　　图a

　　图b

　　图c

　　图d

　　电路分析：（a）将偏置线圈通过限流电阻直接作为TOPSwitchⅡ控制极的输入；（b）在（a）的基础上增加了稳压管，是（a）的增强型；（c）中输出电压通过光耦作用于TOPSwitchⅡ控制极，在输出电压反馈上有所提高；（d）在（c）基础上增加了精密基准TL431,使得输出稳压和负载调整率都能获得较高的。4种变换电路的效果如表所示：

　　采用单端反激式开关电源，这种反馈控制电路的特点是：在输入电压和负载电流变化较大时，具有更快的动态响应速度，自动限制负载电流，补偿电路简单。反激电路适应于小功率开关电源。
