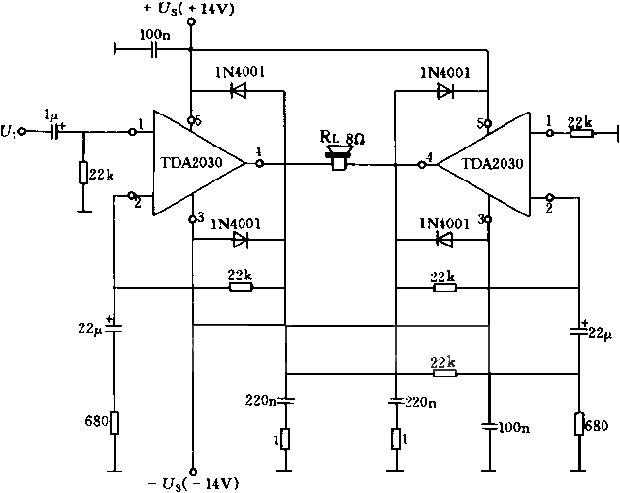

该电路采用两片TDA2030,连接成桥式电路,两边电路结构和参数完全相同。右边的集成电路由左边集成电路通过22k欧负反馈电阻控制,反之亦然。二极管1N4001用于防止扬声器电感负载产生过电压损坏器件。电路的放大系数可通过改变输出端(脚4)至反相输入端(脚2)间负反馈电压比来调整。
