简单的电平转换电路图

出处：疯狂的三极管时间：2014-08-06

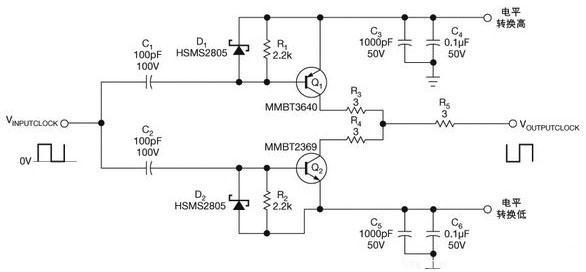

　　电平转换电路包括快速切换的晶体管Q1和Q2。用户选择电平转换为高和转换为低，这是直流偏置电压，连接到晶体管的射极，以匹配于所需要的输出高逻辑电平和低逻辑电平。C1、R1、D1、C2、R2和D2使Q1和Q2的基极电压保持在接近于射极电压。
