高输入阻抗缓冲放大器

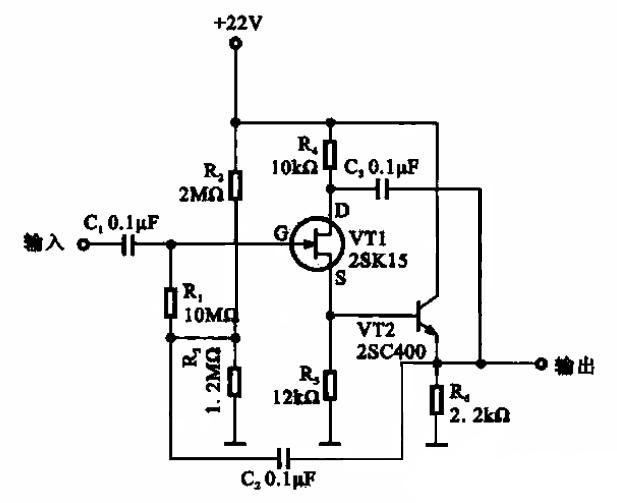

　　所示为一种高输入阻抗缓冲放大器，该电路采用漏极和共集电极放大器结构，用于信号输出放大器。

　　该电路是一种采用共集电极放大器结构的高输入阻抗缓冲放大器，级采用共漏极结构的场效应晶体管放大器，第三级采用共集电极结构的射极跟随器，实际上是两个缓冲放大器组合的电路。具有很高的电路放大倍数。在输出端设置了两个交流反馈（C2、C3），将输出信号反馈到VT1的栅极和漏极，从而改善了放大器的频率特性。
