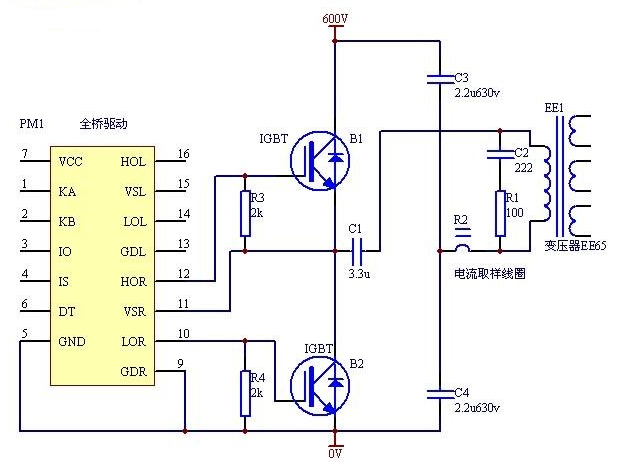

开关电源驱动器PM4040F在中小功率半桥电路的应用如下图：采用PM4040F来驱动一个200W到800W的开关电源可以参考下面的电路图，其他电路部分请PM4040F的实用电路。如果是1000W以下的电源方案可以按该电路的方法， 将不使用的驱动输出组悬空可以使驱动器的直流供电 电流减少一半。 在这里的驱动能力是可以直接驱动100A的IGBT管子 或者60A的MOS管子，对付1000W的电源是完全胜任的。
