可调的输出电压稳压电路图

出处:电路图之家时间:2014-05-20

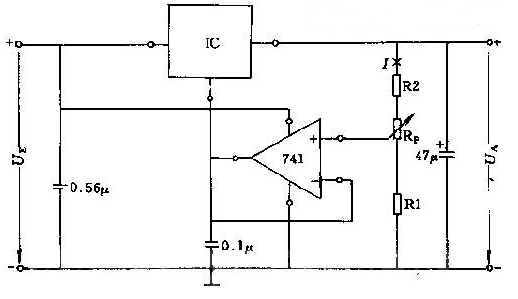

  电路中R2+RP+R1支路电阻值的大小决定了电流I的大小,此电流应大于运算放大器的输入电流,约为I=1mA.它又决定于输出电压值UAmin.故在调节到输出电压值时电流I也应相应地变大。电阻R1取值应使低输出电压下R1上电压大于0.5V,以稳定运算放大器的工作范围。输出电压由UR1+UR决定,UR集成稳压器恒定电压。输出电压由UeX(-Us+UR2)决定。如果Us=1.5V,UR2=1V,则Umax≈Ue=-2.5V.
