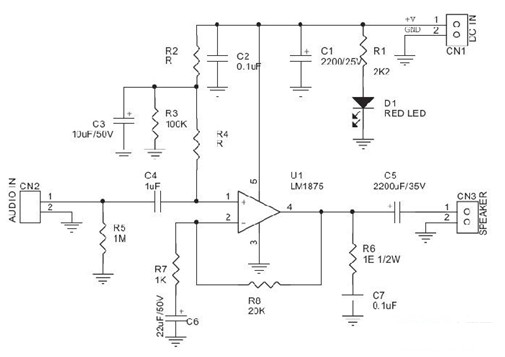

本文今天介绍的是一款由LM1875构成的20W单电源功放电路图。如图所示,LM1875单电源供电与双电源供电的基本工作原理相同,不同之处在于:单电源供电时,采用R1、R2分压,取1/2VCC作为偏置电压经过R3加到1脚,使输出电压以1/2VCC为基准上下变化,因此可以获得的动态范围。
