动态数码管显示原理电路图

出处:21IC中国电子网时间:2014-02-25

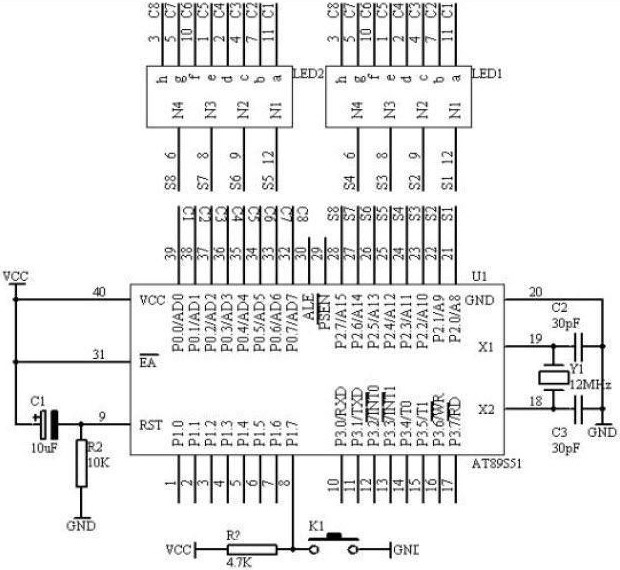

  动态数码管显示原理电路,通过P0 端口接动态数码管的字形码笔段,P2 端口接动态数码 管的数位选择端,P1.7 接一个开关,当开关接高电平时,显示“12345”字 样;当开关接低电平时,显示“HELLO”字样。如下图所示。
