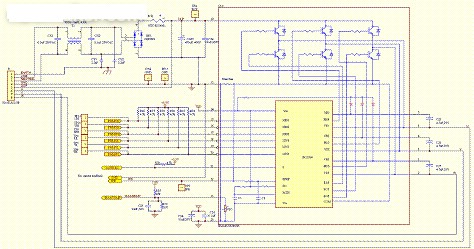

采用IRAMX16UP60B的电路原理图。这款IPM内部包含过流、过温以及欠压保护电路，可以保证压缩机的可靠稳定的运行，功率完全可以满足1P的压缩机要求，是实现高性能电机驱动的关键因素之一。

　　根据经验，对电路布局有以下几点要求：1）布局时使IRAMX模块尽可能靠近341,减小电流取样部分的的间隔。2）尽可能减小功率模块到母线电容的间隔，同时添加高频退藕电容（630V,474涤纶电容）。如下图所示。
