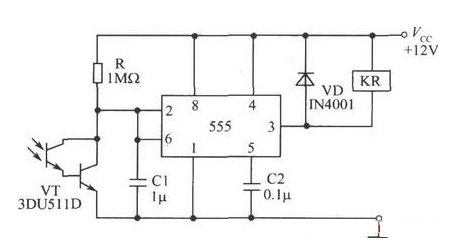

本文所介绍的灵敏光控开关电路主要是由光敏三极管所构成的。如下电路图所示,本电路由于采用了达林顿型光敏三极管作敏感元件,所以对弱光较敏感。适用于对反射光信号的检测。电路中当达林顿型光敏管受到光照后,其内阻减小,使2脚电位下降,当降为(1/3)Vcc时,3脚输出高电平,这时继电器释放。
