自动调节的取暖器控制电路图

出处:电子电路网时间:2014-01-08

  本文介绍了一个取暖器控制电路,该电路具有以下功能:

  1.能使取暖器处于间断性工作状态,即加温一段时间暂停一段时间。这样,既能节省电能,又能满足人们取暖的需要。

  2.具有长时间(lO小时以上)定时功能,睡觉前只要设定好定时呵间,到田候就会自动切断取暖器的交流电源。

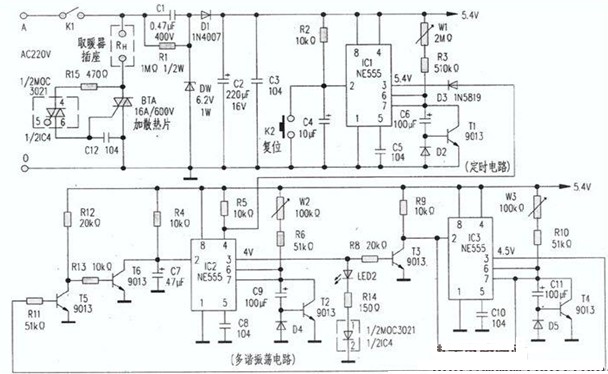

  具体控制电路如下图所示,按下带锁按键Kl,直流电源+5.4V电压建立。由于C4两端电压不能突变,使IC1②脚为低电平当电压上升到>2/3VDD时,IC2③脚输出低电平。其一,使光耦可控硅IC4截止,主控制硅也截止,取暖器插座失电,取暖器暂停升温,LED2熄灭。同时,C9通过IC2⑦脚和D4迅速放电,为下次充电作准备。其二,使T3截止,D6反偏,电源5.4V通过W3、R1O开始向C11和T4充电,IC3⑥、⑦脚的电压不断上升,当升到3VDD时,IC3③脚输出低电平,使T5截止、T6导通。此时,C7原先所充的电压通过T6迅速放电,使IC2②脚的电压迅速下降:当②脚电压下降到<1/3VDD时,由IC2构成的单稳又被置位,这样,IC2③脚又输出高电平,取暖器又升温,重复上述过程。通过上述分析可知,单稳、第二单稳控制电路1,控制电路2等组成了一个多谐振荡电路。第-单稳控制取暖器的升温时间,调节电位器W2,即可调节升温时间,第二单稳控制取暖器的暂停时间,调节电位器W3可调节暂停时间。

  当定时时间到,即ICl⑥、⑦脚电压上升到>2/3Vnn时,IC1③脚输出低电平D3正向导通,使IC2④脚的电压被箝位在0.2V左右。因此,IC2被强迫复位,故IC2③脚输出低电平,光耦可控硅IC4及主可控硅BTA都截止,插座失电,自动切断了取暖器的交流电源。同时,C6通过IC1⑦脚和D2迅速放电,为下次充电作准备。调节电位器W1,就可调节定时时间(当W1调节值时,定时时间可达3小时)。当按下复位按钮K2时,IC1③脚又输出高电平,振荡电路重新开始振荡工作。
