一款可调式的稳压电源电路图

出处:21IC中国电子网时间:2014-01-08

  今天为大家带来的是一款采用正、负可调稳压器LM317和LM337组成的正、负对称可调式稳压电源电路。该电源在稳压之前加预稳,虽然电源制作成本有所提高,但输出电压的稳定度非一般稳压电路可比。该电源适用于功放电路的前级供电,其效果十分理想。

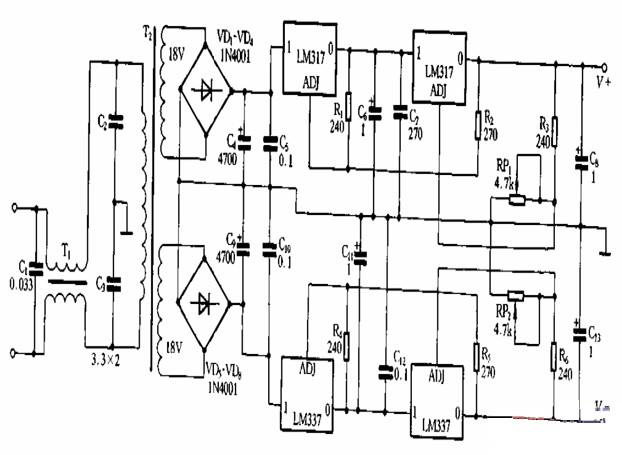

  如下图所示的电路中,市电输入先经C1、Bi及c2、岛组成的消噪滤波器,将来自电源中的干扰噪声减少至程度,然后由变压器T2降压,分两组向整流桥供电。经整流滤渡后的直流电压先经过LM317和LM337进行预稳,然后再由第二对稳压器LM317和LM337进行终稳压并输出。其中,RPi和RPz分别为正负输出电压的调节电位器。当调节RPi和RPz时,输出电压相应发生变化,输出电压的变化通过反馈电阻R2和Rs分别反馈到预稳级LM317和LM337的电压调整端ADJ,使预稳级自动跟着作相应调整,这样终使稳压效果达到状态。电感Ti采用优质磁环,用机。0的潦包线在磁环上穿绕30匝,共两组。然后浸绝缘漆后烘干使用。Cl~C3的耐压应大于500v.
