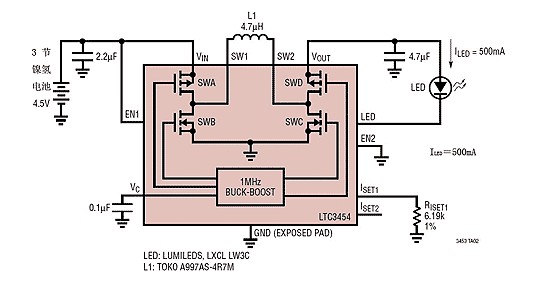

本文将介绍的是一款3节镍氢电池构成的白光LED电路,使ILED=500mA电流的电路如下图所示。在图中,在ISET1端设了 619kΩ电阻,由EN1来控制其亮、灭。ISET2悬空,EN2接地。LED的型号为LXCLLW3C,电感器L1是A997AS-4R7M.
