本文将介绍的是一个热电偶冷端温度补偿电路，电路中包括电压式温度传感器TMP35和K型热电偶。其中热电偶的工作原理是根据热端和冷端的温度差而产生电势差。由于实际测量时，冷端的温度往往不是O℃，所以要对热电偶进行温度补偿。热电偶温度补偿公式如下：

　　E（t,0）=E（t,t0）+E（t0,0）

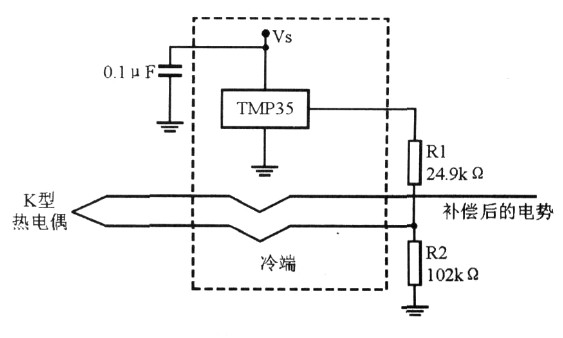

　　其中，E（t0,0）是实际测量的电动势，t代表热端温度，t0代表冷端温度，0代表O℃。在现场温度测量中，由于热电偶冷端温度一般不为O℃，而是在一定范围内变化着，因此测得的热电势为E（t,t0）。如果要测得真实的被测温度所对应的热电势E（t,0），就必须补偿冷端不是0℃所需的补偿电势 E（t0,0），而且，该补偿电势随冷端温度变化的特性必须与热电偶的热电特性相一致，这样才能获得补偿效果。 如下图所示是一个热电偶冷端温度补偿的电路图。图中，温度传感器TMP35很好的完成了温度补偿工作，TMP35输出的电压先经电阻分压，再经放大器放大，就是K型热电偶对应的E（t0,O）。
