调谐10MHz陶瓷谐振振荡器电路图

出处：21IC中国电子网时间：2013-10-29

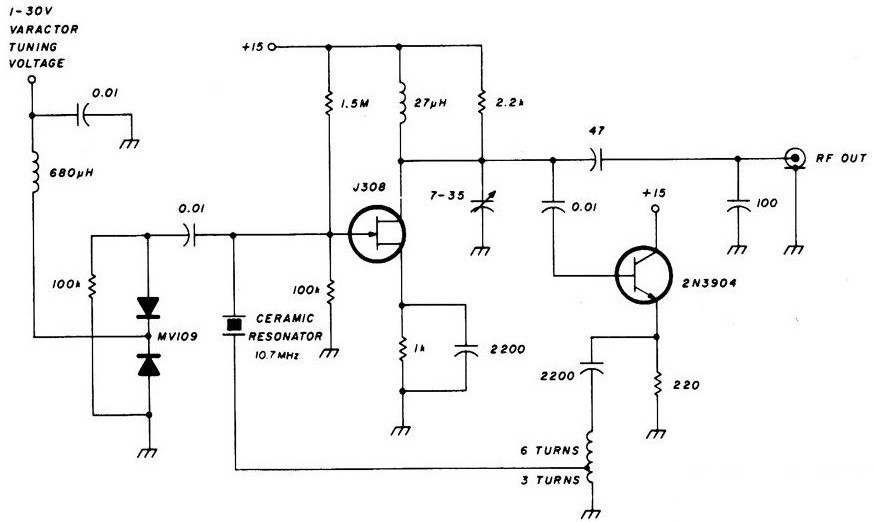

　　场效应晶体管输入放大器有带源头反馈的固定偏压。所以输入阻抗很高而电容却很低。场效应晶体管可驱动一个射极跟随器，尽管其输出阻抗很低，并且以3:1的匝比供给一个变压器供。结果陶瓷共振器的阻抗时只有几欧姆。如下图所示，为变容二极管—调谐10MHz陶瓷谐振振荡器电路图。
