LTC3722-1控制的大功率DC/DC电路图

出处:电源网时间:2013-10-21

  LTC3722 - 1相移式PWM控制器提供了全桥零电压开关(ZVS)能做高效率转换的全部控制功能。自适应方式的ZVS电路延迟功能将开启信号提供给每个MOSFET以克服各个元件的偏差,手动设置延迟的方式,可使二次侧同步整流的驱动信号直接做到开启延迟。

  LTC3722 - 1的特色还在于调节同步整流时序以获到效率。UVL0调节输人电压加上后,使系统有的开启及关断电压。LTC3722 - 1为峰值电流型控制方式,可准确调节斜率补偿及前沿削隐。

  此外,LTC3722 - 1还有极低的起动电流及工作电流,都有完整的保护功能,并采用24PIN的表面贴装式外形结构。

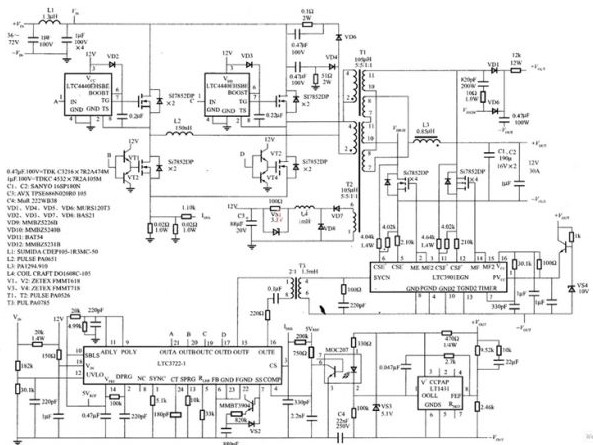

  由LTC3722-1控制的大功率DC/DC电路如下图所示:
