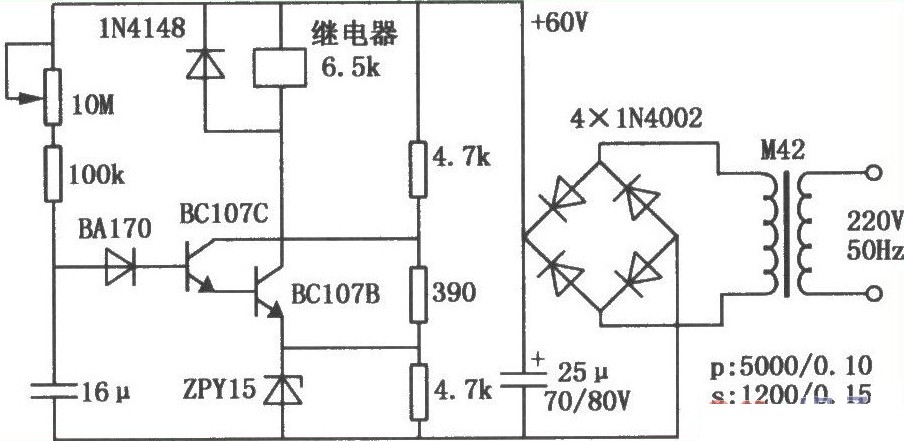

如下图是晶体管组成的继电器延时吸合电路.刚接通电源时,16μF电容上电压为零,两个三极管都截止,继电器不动作。随着16μF电容的充电,过一段时间后,其上电压达到高电平,两个三极管都导通,继电器延时吸合。延时时间可达60s.延时的时间长短可通过10MΩ电阻来调节。
