“一摸就亮”台灯电路图

出处:电子发烧友时间:2013-09-02

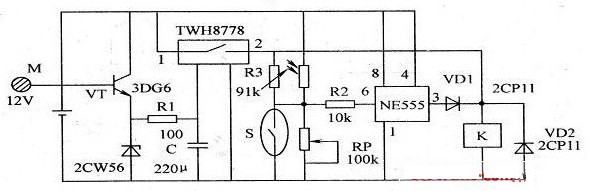

  这是一种人体感应灯,人手触摸台灯金属部分时灯亮,而且一直亮下去,因此又叫“一摸亮”台灯。当想关掉灯时,再触摸台灯金属部分即可关掉,非常方便。人体所发出的电信号频率范围从0~5kHz,输出电压为微伏至毫伏级,是一个很弱的电压。经示波器观察,还有多种谐波成分。人用手触摸金属片M时,相当于给VT基极提供一个信号,经电流放大后,送到TWH8778大功率驱动开关集成电路,使NE5556脚为低电平,而3脚为高电平,以后工作状态同前。如下图所示:
