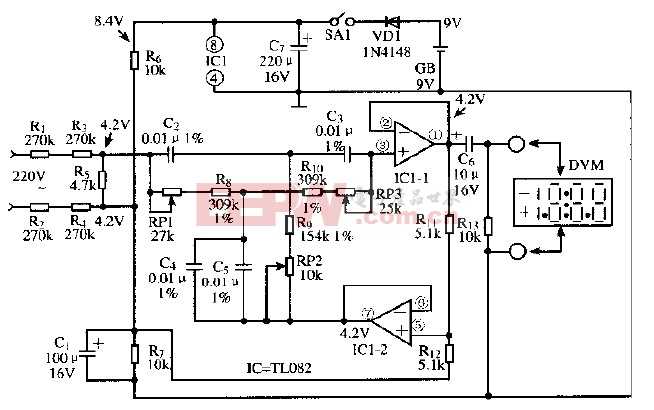

工作原理：

　　（1）对称分压器

　　220V交流电压被R1~R5对称地进行分压在R5上得到1/220的电源电压，即R5两端电压差为1V.采用对称分压器的目的是避免输出端上可能出现不安全电压。

　　（2）陷波器

　　陷波器由IC1及其外围元器件共同构成，陷波器的中心频率为50Hz,若调整得当，50Hz基波可衰减70dB,因此电路输出就只有市电频率的谐波成分。该电路元件数值设计使数字电压表DVM两端每1 mV（有效值）对应于0.1%的THD（总谐波失真）值。
