以下为康佳P29ST217型高清数字CRT彩色电视机电路原理图(部分),本电路仅供参考。

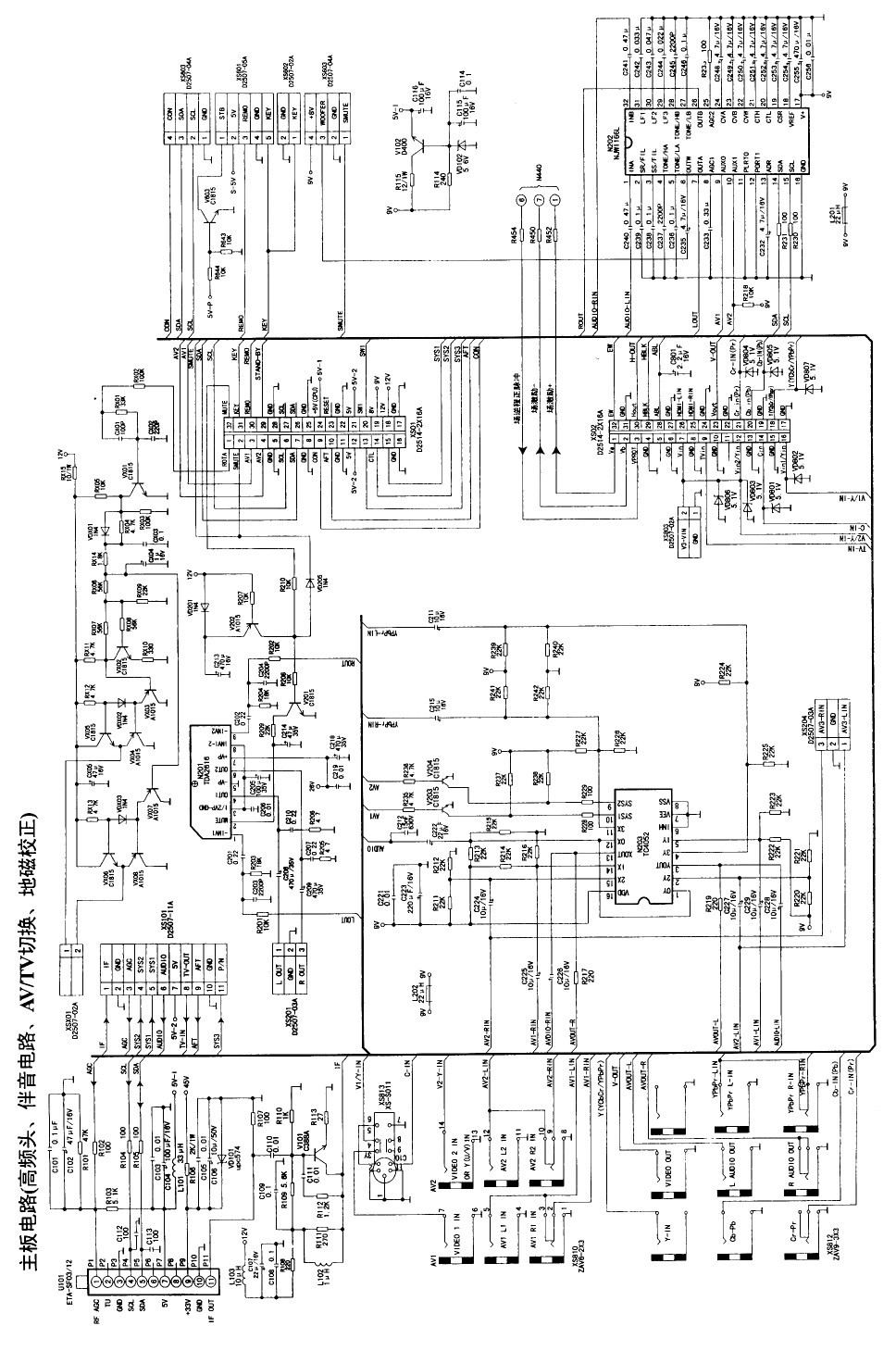

康佳P29ST217型高清数字CRT彩色电视机电路原理图(1)

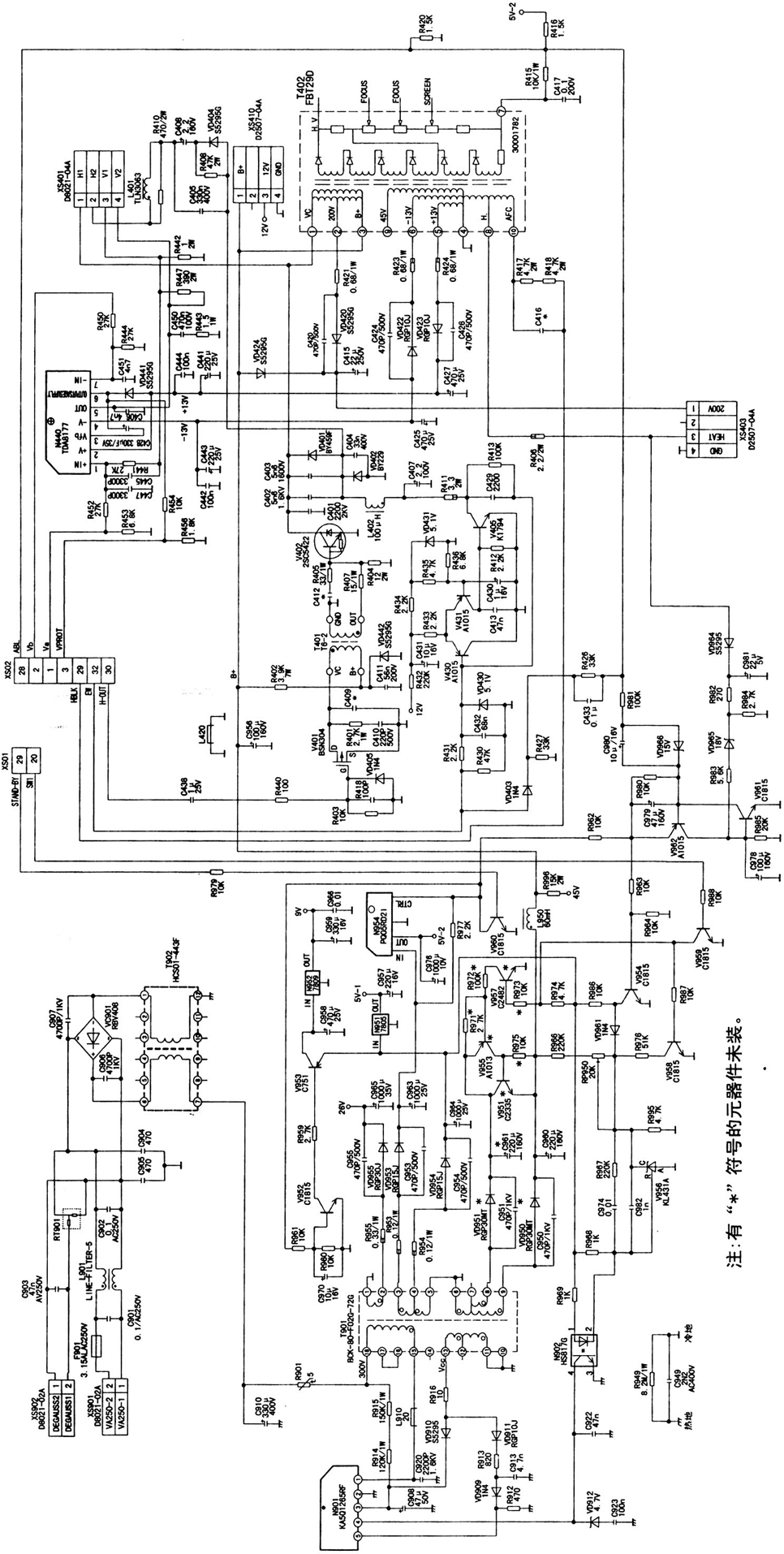

康佳P29ST217型高清数字CRT彩色电视机电路原理图(2)
康佳P29ST217型高清数字CRT彩色电视机电路原理图(3)
康佳P29ST217型高清数字CRT彩色电视机电路原理图(4)
康佳P29ST217型高清数字CRT彩色电视机电路原理图(5)
