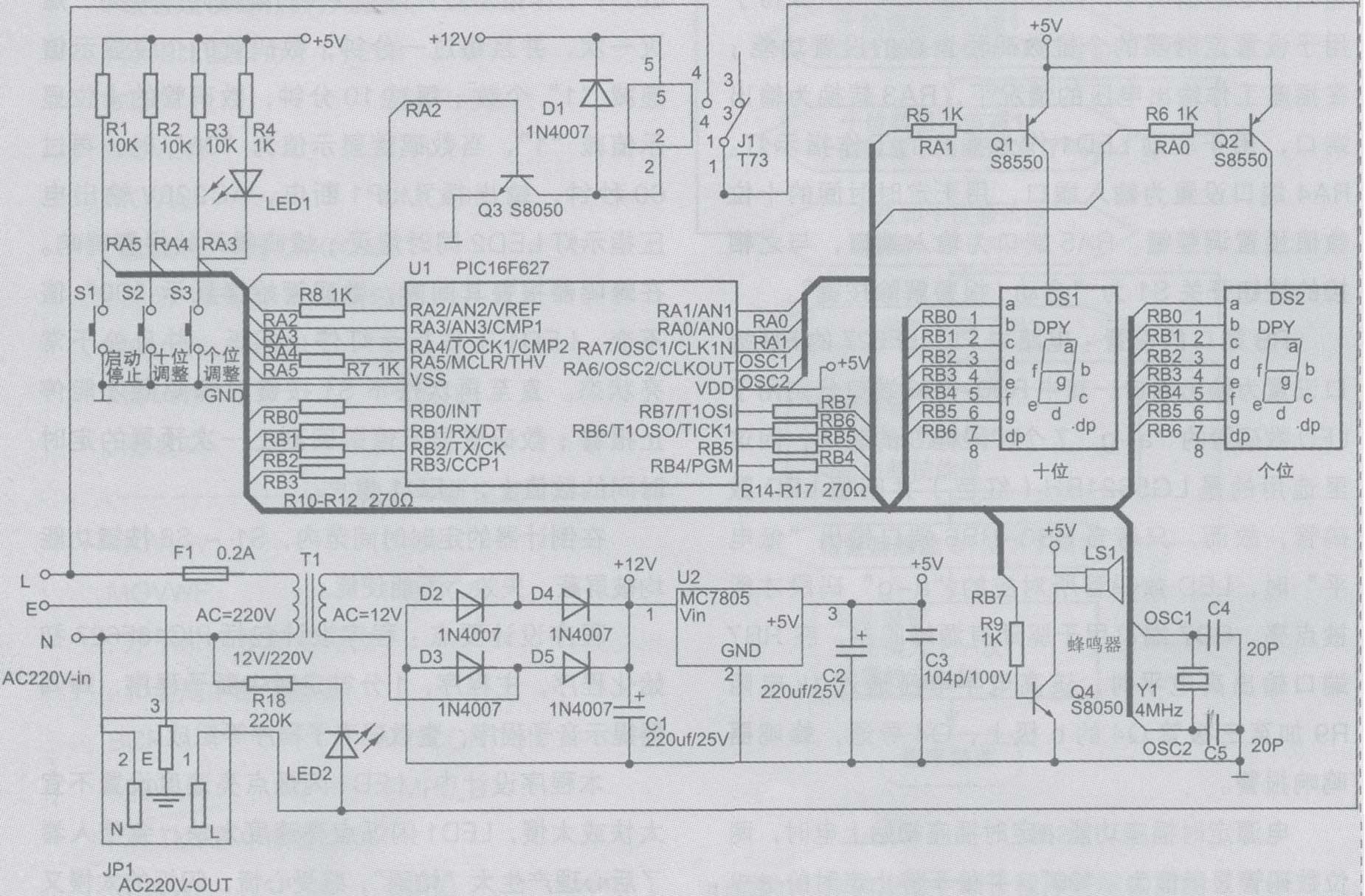

基于PIC单片机的电源定时插座硬件电路如图1 所示。

　　电源部分电路：AC220V 交流市电从电路图1中左下端的三孔插头输入到本定时插座中，其中"火线"L 分为两路分别加在控制电压输出继电器J1 的定触点④端和电源变压器T1 的初级绕组的保险丝管上，"零线"N 端加在输出插座JP1 的N 端和电源变压器T1 的另一端，"接地线"E 端则与输出插座的接地端E 相连，输出插座JP1 的"火线端"L则受控于继电器J1 的动触点①端。由T1 电源变压器将AC220V 交流市电变换为AC12V 电压后加在由D2~D5 组成的桥式整流电路的两个桥臂端，再经C1 滤波、MC7805 稳压、C3、C2 高、低频滤波后得到稳定的DC5V 直流电压作为整机的工作电源。
