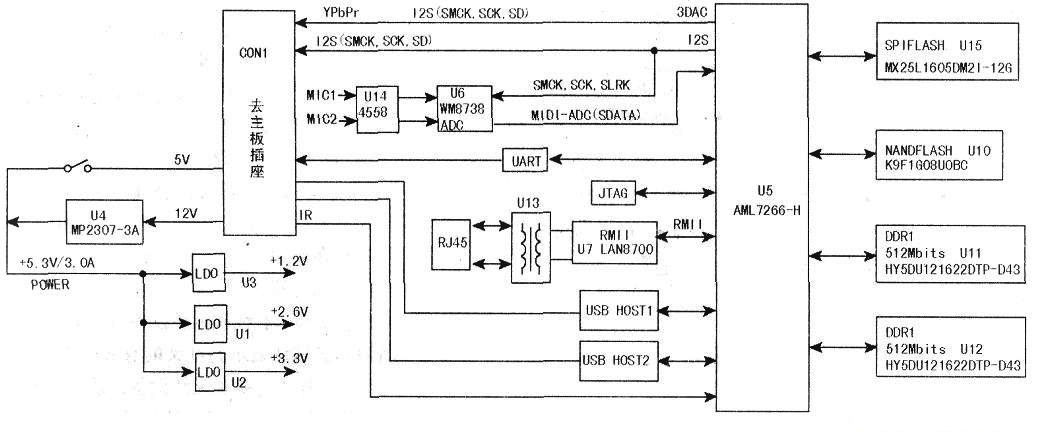

8K80-K10系列和8K81-LED10系列"酷开"板电路基本相同,软件完全一致,其主要芯片名称及功能见表1.8K81将MIC插座和4558电路放置在"酷开板"上,而将两个USB插座置于主板上,且将RJ45网线插口采用单独的隔离变压器(即U13),如图1所示,而8K80机芯的网线插口RJ45则内含隔离变压器,其他一致。这两种机芯"酷开"板的供电电路如图2所示。
表1 主要芯片名称及功能
图1
图2
