当我们需要对单片机接口逻辑电路测试时,要求测试工作不影响被测电路的状态。

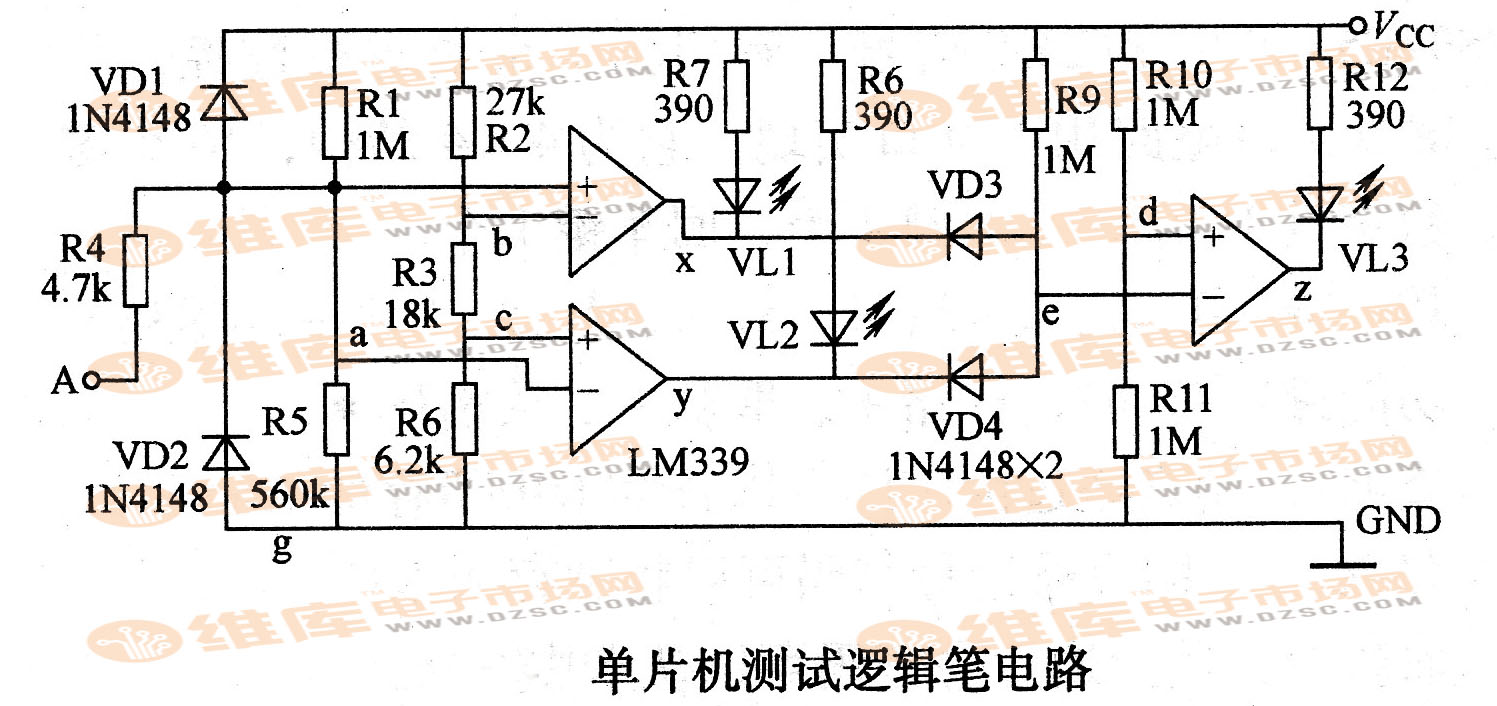

在该电路中,如果使用万用表测试,它要吸收被测电路的电流,会对测量结果产生影响;而且每次测量都要观察万用表读数,很不方便。使用逻辑笔是利用LM339运算放大器进行测量和放大,它的输入电阻非常高,因而不影响被测电路的状态。逻辑笔的指示只用3只发光二极管,观察方便而且直观,体积小巧易携带,还可以观察脉冲状态。
LM339内部由4个运算放大器组成(1个未用),每个运算放大器都有两个输入端。“+”表示同相输入端,“-”表示反相输入端。当同相输入端的输入电压高于反相输入端的输入电压,输出端输出高电平;当反相输入端的输入电压高于同相输入端的输入电压,输出端输出低电平。
