双-5.2V和+15V电路

出处：凌空啸云时间：2011-10-25

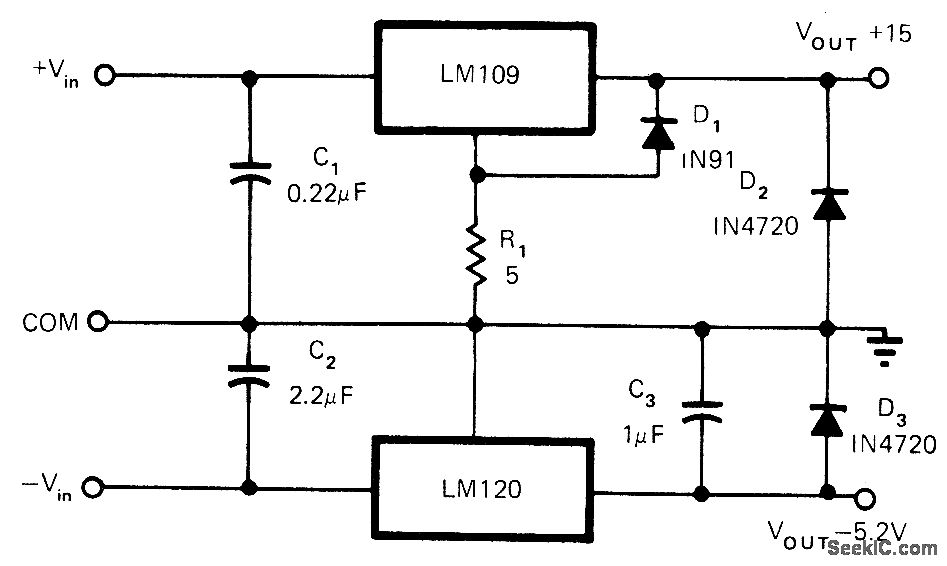

该电路输出电压等于稳压器集成电路预设值，基本排列如图所示。当常见负载通过电源是，R1和D1确保LM109启动正常。D1应为锗或肖特基，正向电压下降，为0.4V或更低，或电流为50mA。
