锁相环100kHz基准电路

出处：gezhi时间：2011-10-22

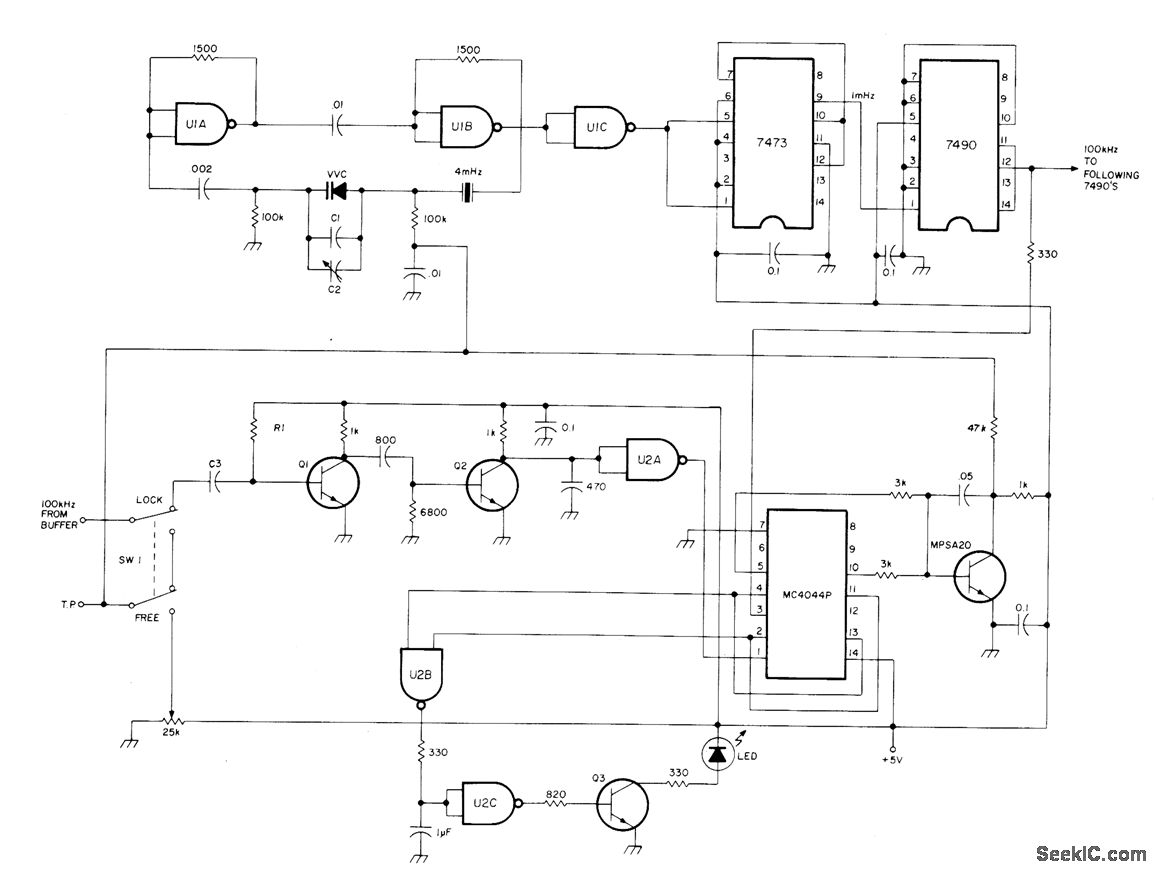

振荡器使用4MHz晶体，电压可变电容器与固定可变电容器串联，以设定频率。变容二极管或硅二极管也可用于VVC。WC控制电压由摩托罗拉MC4044P相位频率检测器和相关MPSA20放大器和滤波器产生。
